双向超低电容 ESD / 瞬态保护二极管
特征描述
· 根据以下内容对 RF 信号线进行 ESD / 瞬态保护：
- IEC61000-4-2 (ESD)：±25 kV（空气/接触）
- IEC61000-4-4 (EFT)：50 A（5/50 ns）
- IEC61000-4-5（浪涌）：2.5 A（8 /20μs）
·最大工作电压：VRWM±5.5 V
· 极低的电容：CL = 0.28 pF（典型值）
·低箝位电压：IPP = 16 A 时 VCL = 20 V（典型值）
· 反向电流极低 IR <1 nA（典型值）。

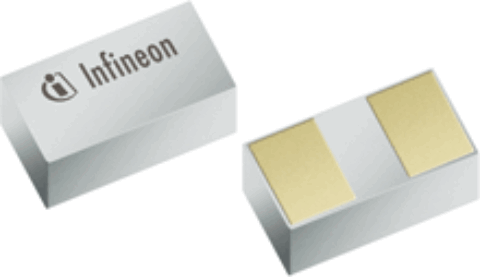

· 外形精巧，仅为 0.58 x 0.28 x 0.15 mm 3
· 无铅（符合 RoHS）和无卤封装
潜在应用
· 高速信号线的ESD 保护：USB 3.0、DVI、HDMI、S-ATA、DisplayPort、Thunderbolt
· RF 天线保护、前端模块、GPS、移动电视、FM 收音机、UWB
