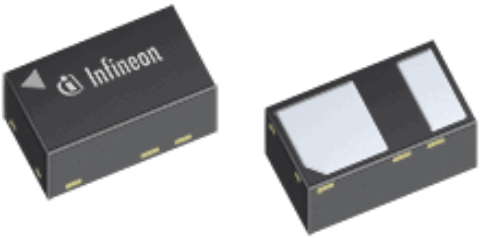

USB V (总线)的单向 ESD 保护 /瞬态保护/电涌保护
特征描述
USB V (总线)的 ESD 保护 /瞬态保护/电涌保护根据以下要求实行：
- IEC61000-4-2 (ESD)：±30 kV（空气/接触）
- IEC61000-4-4 (EFT)：80 A（5/50 ns）
- IEC61000-4-5（浪涌）：34 A（8 /20μs）
·最大工作电压：V (RWM)10 V
·电容：CL = 270 pF（典型值）
·低箝位电压：IP = 34 A 时 V (CL) = 24 V（典型值）
· 反向电流极低 IR <100 nA（典型值）。
· 外形精巧，仅为 1.60 x 0.80 x 0.375 mm (3)
· 无铅（符合 RoHS 标准）和无卤封装
潜在应用
