HMC1126

GaAs pHEMT功率放大器,2 - 50 GHz

HMC1126产品信息:

概览

优势和特点

  • P1dB输出功率: 17.5 dBm
  • Psat输出功率: 21 dBm
  • 增益: 11 dB
  • 输出 IP3: 28 dBm
  • 电源电压: +5 V (65 mA)
  • 50 欧姆匹配输入/输出
  • 裸片尺寸: 2.3 x 1.45 x 0.1 mm

产品详情

HMC1126是一款GaAs pHEMT MMIC分布式功率放大器,工作频率范围为2 GHz至50 GHz。 本放大器提供11 dB增益,28 dBm输出IP 3和+17.5 dBm输出功率(1 dB增益压缩),功耗为65 mA(采用+5 V电源)。 HMC1126放大器I/O内部匹配50 欧姆阻抗,方便集成多芯片模块(MCM)。 所有数据均由通过最短0.31 mm (12 mils)的两条0.025 mm (1 mil)线焊连接的芯片获取。

应用

  • 测试仪器
  • 微波无线电和 VSAT
  • 军事和太空
  • 电信基础设施
  • 光纤产品


HMC1126数据手册:

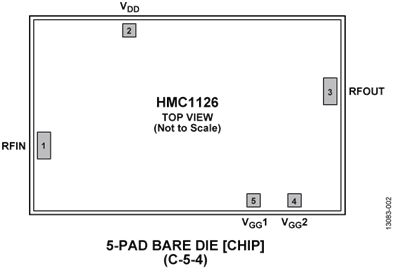

HMC1126引脚功能、电路图:

ADI推出2-50 GHz分布式功率放大器

,全球领先的高性能信号处理解决方案供应商,近日推出HMC1127和HMC1126 MMIC(单芯片微波集成电路)分布式功率放大器。

ADI推出HMC1127和HMC1126 MMIC分布式功率放大器

,全球领先的高性能信号处理解决方案供应商,近日推出HMC1127和HMC1126 MMIC(单芯片微波集成电路)分布式功率放大器。
