HMC440

采用SMT封装的2.8 GHz整数N分频频率合成器(N = 2 - 32)

HMC440产品信息：

概览

  • 优势和特点
  • 产品详情

优势和特点

  • 超低SSB相位噪底： -153 dBc/Hz（10 kHz偏置、100 MHz参考频率时）
  • 可编程分频器(N= 2-32)
    工作频率最高达到2.8 GHz
  • 开集输出缓冲放大器，与基于运算放大器的环路滤波器接口
  • QSOP16G SMT封装： 29.4 mm²
  • 计数器是低相位噪声性能的关键元件

产品详情

HMC440QS16G(E)是一款整数N分频频率合成器，将10至1300 MHz的数字鉴相鉴频器与10至2800 MHz 5位频率计数器（从2到32的持续分频)组合在一起，采用微型16引脚QSOP塑料封装。 它适合低噪声偏置-合成器应用。

HMC440QS16G(E)将高工作频率和超低相位噪底结合在一起，能够提供具有很宽环路带宽的合成器和低分频数，从而实现快速开关和极低相位噪声。 与差分环路放大器结合使用时，HMC440QS16G(E)可以生成输出电压，用于锁相VCO为参考振荡器。

应用

  • 卫星通信系统
  • 点对点无线电
  • 军事应用
  • Sonet时钟生成
  • 测试设备

HMC440数据手册：

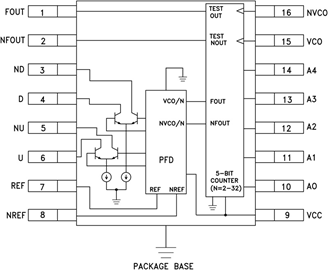

HMC440引脚功能、电路图：

鉴频鉴相器HMC440的在C波段频率合成中的应用

本文介绍了一套应用HITTITE公司的低相噪鉴频鉴相器HMC440设计的低相位噪声C波段锁相跳频源。
