HMC558A产品信息：

概览

优势和特点
产品详情

优势和特点

无源双平衡拓扑结构
高本振(LO)射频(RF)隔离： 45 dBm
低转换损耗： 7 dB
宽中频(IF)带宽： DC至6 GHz
12引脚陶瓷3 mm × 3 mm SMT封装(HMC558A)： 9 mm(2)

产品详情

HMC558ALC3B是一款通用型双平衡混频器，采用无引脚RoHS兼容型SMT封装，可用作5.5至14 GHz范围内的上变频器或下变频器。这款混频器采用GaAs MESFET工艺制造，无需外部元件或匹配电路。HMC558ALC3B通过优化的巴伦结构提供出色的LO至RF及LO至IF隔离性能，采用低至+9 dBm的LO驱动电平工作。符合RoHS标准的HMC558ALC3B无需线焊，与高容量表贴制造技术兼容。

应用

点对点无线电
点对多点无线电
测试设备和传感器
军用最终用途

HTMS1001FUG	HTMS8201FUG	HTMS8201FTK	HTMS8201FTB	HTMS8101FUG
HTMS8101FTK	HTMS8101FTB	HTMS8001FUG	HTMS8001FTK	HTMS8001FTB
HT1MOA4S30	HT1ICS3002W	HT2MOA4S20	HT2ICS2002W	HT2DC20S20
HTCICC6403FUG	HTCICC6402FUG	HTSMOH5602EV	HTSMOH4802EV	HTSICH5601EW

HMC558A

HMC558A产品信息：

概览

优势和特点

产品详情

HMC558A数据手册：

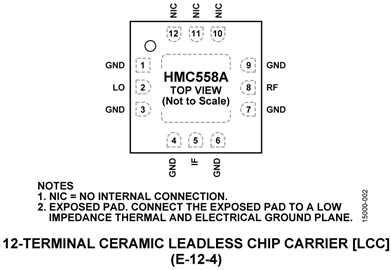

HMC558A引脚功能、电路图：
