优势和特点
- 宽带频率范围：0.1 GHz至20 GHz
- 非反射式50 欧姆设计
- 低插入损耗：3.0 dB（20 GHz时）
- 高隔离度：40 dB（20 GHz时）
- 高输入线性度：250 MHz至20 GHz
- P1dB：24 dBm（典型值）
- IP3：41 dBm（典型值）
- 高功率处理
- 26.5 dBm（通过路径）
- 23 dBm（端接路径）
- 集成式2:4线路解码器
- 24引脚、4 mm × 4 mm LFCSP封装
- ESD额定值：250 V（1A级）
HMC641ATCPZ-EP支持防务和航空航天应用（AQEC标准）- 下载HMC641ATCPZ-EP数据手册(pdf)
- 军用温度范围（-55℃至+125℃）
- 受控制造基线
- 唯一封装/测试厂
- 唯一制造厂
- 增强型产品变更通知
- 认证数据可应要求提供
产品详情
HMC641ALP4E是一款通用型、非反射式、单刀四掷(SP4T)开关，采用砷化镓(GaAs)工艺制造。该开关具有高隔离、低插入损耗和片内端接隔离端口。
该开关采用-5 V至-3 V负电源电压工作，需要两个负逻辑控制电压。
HMC641ALP4E内置片内二进制2:4线路解码器，通过两条逻辑输入线路提供逻辑控制。

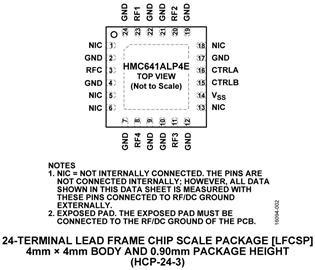

HMC641ALP4E采用4 mm × 4 mm、24引脚LFCSP封装，工作频率范围为0.1 GHz至20 GHz。
应用
- 测试仪器仪表
- 微波无线电和甚小孔径终端(VSAT)
- 军用无线电、雷达和电子对抗(ECM)
- 宽带电信系统
