HMC788A

0.01 GHz至10 GHz、MMIC、GaAs、pHEMT RF增益模块

HMC788A产品信息：

概览

  • 优势和特点
  • 产品详情

优势和特点

  • 增益：14 dB（典型值）
  • 工作频率范围：0.01 GHz至10 GHz
  • 输入/输出内部匹配至50 欧姆
  • 高输入线性度
    o 1 dB压缩(P1dB)：20 dBm（典型值）
    o 输出三阶交调截点(IP3)：33 dBm（典型值）
  • 电源电压：5 V（典型值）
  • 2 mm × 2 mm、6引脚引脚架构芯片级封装
HMC788A-EP支持防务和航空航天应用（AQEC标准）
  • 下载HMC788A-EP数据手册(pdf）
  • 扩展工业温度范围：-55°C至+105°C
  • 受控制造基线
  • 唯一封装/测试厂
  • 唯一制造厂
  • 增强型产品变更通知
  • 认证数据可应要求提供

产品详情

HMC788A是一款0.01 GHz至10 GHz、增益模块、单芯片微波集成电路(MMIC)放大器，采用砷化镓(GaAs)、假晶高电子迁移率晶体管(pHEMT)技术制造。

此款2 mm × 2 mm LFCSP放大器可用作级联50 欧姆增益级，或用于驱动输出功率高达20 dBm的许多ADI公司单平衡和双平衡混频器的本振(LO)端口。

HMC788A提供14 dB的增益，33 dBm的输出IP3，且采用5 V电源时功耗仅76 mA。

达林顿反馈对可降低对正常工艺变化的敏感度，提供出色的温度增益稳定性，只需极少的外部偏置元件。

应用

  • 蜂窝、3G、LTE、WiMAX和4G
  • LO驱动器应用
  • 微波无线电
  • 测试与测量设备
  • 超宽带(UWB)通信

HMC788A数据手册：

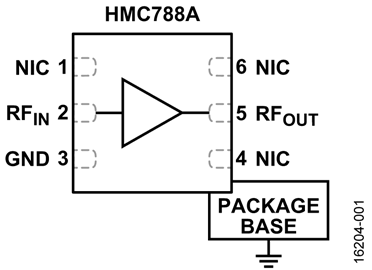

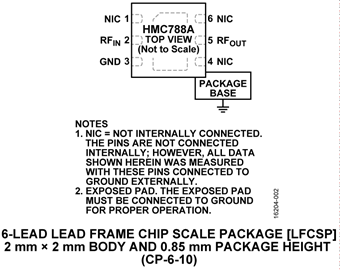

HMC788A引脚功能、电路图：
