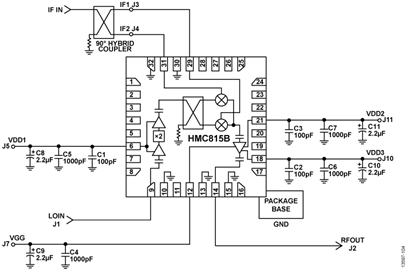

HMC815B是一款紧凑的砷化镓(GaAs)、假晶高电子迁移率晶体管(pHEMT)、单芯片微波集成电路(MMIC)上变频器，采用符合RoHS标准的封装，工作频率范围为21 GHz至27 GHz。该器件提供12 dB的小信号转换增益和20 dBc的边带抑制性能。HMC815B采用驱动放大器工作，前接由有源2×乘法器驱动LO的同相正交(I/Q)混频器。还提供IF1和IF2混频器输入，需通过外部90°混合选择所需的边带。I/Q混频器拓扑结构则降低了干扰边带滤波要求。
HMC815B为混合型单边带(SSB)下变频器的小型替代器件，它无需线焊，可以使用表贴制造技术。

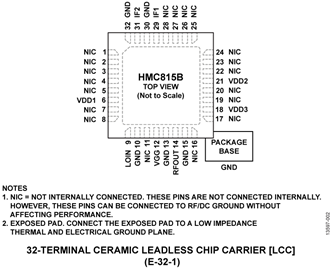

HMC815B提供4.90 mm × 4.90 mm、32引脚LCC陶瓷封装，工作温度范围为-40°C至+85°C。如有需要，还可提供HMC815B评估板。
