ICE5QR2270AZ
分享到：
ICE5QR2270AZ产品信息：

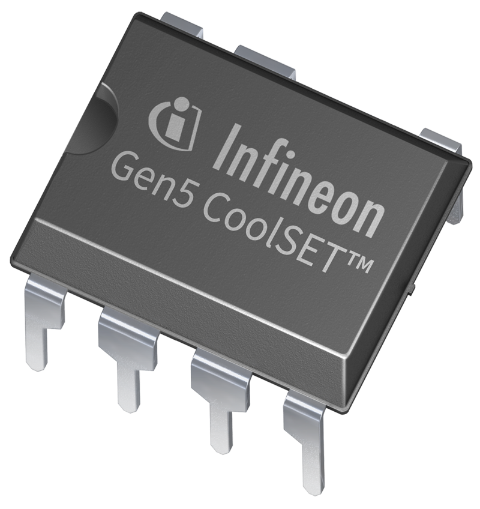

最新第 5 代准谐振 CoolSET 集成全新 DIP-7 封装
700V
和
800V CoolMOS
P7
，具有极高性能。
特征描述
全新准谐振开关方案
共源共栅配置实现快速可调节启动
2 个可供选择的有源突发模式级别
内置数字软启动
逐周期峰值电流限制
负载降低时，数字频率降低，效率更高
可调节线路输出过电压和过电压/欠电压保护
VCC 和 引脚对地短路保护
OLP、输出短路、输出过电压、OTP 有迟滞以及 VCC 过电压/欠电压保护
在所有保护生效后自动重启功能
优势
采用最新 CoolMOS P7 系列产品和准谐振开关方案，实现高效率
自动重启恢复方案，最大程度减少系统运行中断
极宽的保护覆盖范围，增强系统鲁棒性
借助共源共栅配置实现快速启动
潜在应用
适用于服务器、PC 电源、空调、冰箱和音箱离线辅助 SMPS
适用于适配器、机顶盒、净水机、电视离线主 SMPS，工业 SMPS 及 POE
ICE5QR2270AZ引脚功能、电路图：
