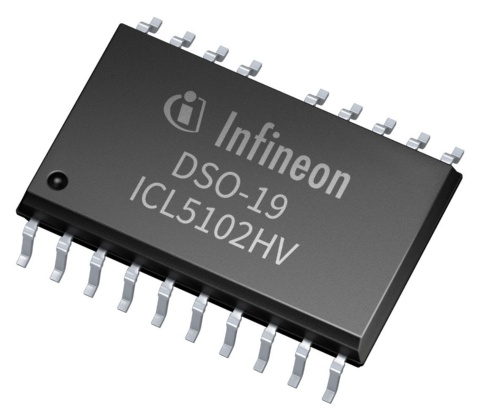

ICL5102HV

用于LED驱动器的ICL5102HV控制IC为照明应用提供了一个独特的单封装解决方案，最高可达350W，支持LLC/LCC拓扑。它是特别设计提供最佳性能的总谐波畸变(THD)和功率因数(PF)。与移相器技术相比，集成的无芯变压器不仅进一步降低了高工作频率下的损耗，而且提高了对巨大负电压(HSGND -600V)的处理能力。使用集成两级组合控制器(PFC + LLC/LCC)照明应用，减少外部组件的数量，以优化形状因子和减少材料清单(BOM)。简化你的设计，缩短上市时间。

对于更低的交流电压，也提供ICL5102在DSO-16封装。

无芯变压器HS驱动
480 v (AC)能力
谐振半桥(HB)控制器与固定或可变开关频率控制
最大500kHz HB开关频率和软启动频率高达1.3MHz
共振式HB突发模式(BM)保证了功率限制和低待机功率<300mW
优异的系统效率，高达94%
高侧MOSFET驱动器与无铁芯变压器
多种安全功能(输入灭光保护、PFC母线过压保护、PFC过流保护、输出过压保护、输出过流/短路保护、输出过功率/过载保护、电容模式保护、外部过温保护)

最好的THD和PF使系统级优化
PFC + LLC/LCC组合IC缩短了设计到市场的时间
为全球设计一个集成电路，减少产品的变体，意味着经济规模和简化库存管理

LED照明
户外照明
园艺照明
ACDC应用高达350W
