IKB40N65ES5

IKB40N65ES5产品信息:

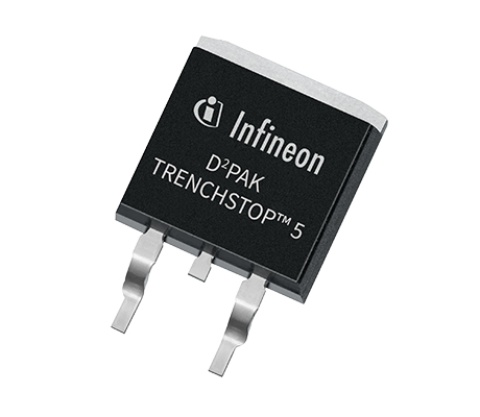

650 V 40 A 高速开关TRENCHSTOP 5,与全额定电流 Rapid 1 快速极软防并联二极管联合封装到 D2Pak (TO263) 封装,适用于 10 kHz 和 40 kHz 开关应用,提高性能、缩短上市周期、降低设计复杂度并优化 PCB 物料成本。

特征描述

  • 在 25°C 下, V(CEsat) 低至 1.35 V,比 TRENCHSTOP 5 H5 低 20%
  • ICn= 四倍标称电流 (100°C Tc)
  • 软电流下降特性,无尾电流
  • 对称的,电压过冲
  • 栅极电压受到控制(无振动)。没有不必要的设备导通风险,也不需要栅极箝位
  • 最高结温 Tvj = 175°C
  • 质量符合 JEDEC 标准

优势

  • 不需要 V(CE(峰值))箝位电路
  • 适用于单个开/关栅极电阻器
  • 不需要栅极箝位元件
  • 不需要带有米勒箝位的栅极驱动器
  • 降低 EMI 滤波需求
  • 非常适合并联

IKB40N65ES5数据手册:

IKB40N65ES5引脚功能、电路图:
