首页>IC索引

IKQ75N120CS6

IKQ75N120CS6产品信息：

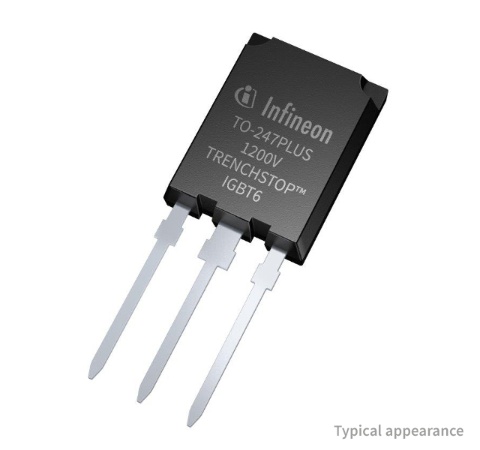

1200V IGBT，75 A采用反并联二极管，TO-247 封装

高速 1200 V 75 A 硬开关第6代TRENCHSTOP IGBT，与极软快速恢复全电流防并联二极管联合封装到 TO247PLUS 3 引脚封装，满足市场对高效率高电流密度小型分立封装的要求。

特征描述

  • 高效硬开关和谐振拓扑
  • 1.85 V 低饱和电压与低开关损耗相结合
  • V(CEsat) 具备正温度系数，实现轻松并联能力
  • 低 EMI
  • 低栅极电荷Q(G)
  • 极软、快速恢复防并联二极管
  • 高稳健性和温度稳定性
  • 参数分布非常紧凑
  • TO-247PLUS 封装功率密度高且热阻低

优势

  • IGBT 损耗极低，系统效率高，实现更高的功率输出
  • 快速轻松替换前代 H3 技术
  • 器件可靠性高，预期使用寿命长
  • 75 A 极高电流 1200 V IGBT 与 75 A 二极管联合封装到 TO-247
  • TO-247PLUS 热阻 R(th(jh)) 低使散热提升 ~15%，延长 IGBT 预期使用寿命
  • 开尔文发射极引脚减少总开关损耗

IKQ75N120CS6数据手册：

IKQ75N120CS6引脚功能、电路图：

相关型号：

IW416UK IW416HN IHVA150-A3D48V-BF IHV200HDANA IHV200A1ANA
IHVA150-A3D12V-BF IHVA200-A3D12V-BF IHVA150-H3D12V-BF IHVA200-H3D12V-BF IHV350HANFA
IHV200AJANA IHVA150-H3D48V-BF IHV100H4ANG IHVA200-A3D48V-BF IHV200ADANA
IHV50A5ANH IHV100A6ANG IHV50A6ANG IHV50A4ANG IHV250HAANA
