INA128 和 INA129 均为具备出色精度的低功耗通用仪表放大器。该器件采用多功能三级运算放大器设计，尺寸小巧，适用于各种 应用。即使在高增益 (200 kHz at G = 100) 情况下，电流反馈输入电路也可提供宽带宽。
可通过单个外部电阻器在 1 到 10,000 范围内设置任意增益。INA128 提供行业标准增益方程；INA129 增益方程与 AD620 兼容。
INA12x 采用 8 引脚塑料 DIP 和 SO-8 表面贴装式封装，专门适用于 -40°C 至 +85°C 温度范围。INA128 也适用于双路配置 INA2128。
升级后的 INA828 在相同的静态电流下可提供低输入偏置电流（最大值 0.6nA）并且具有更低的噪声（7nV/√Hz）。请参阅 器件比较 ，了解 提供的精密仪表放大器精选产品。

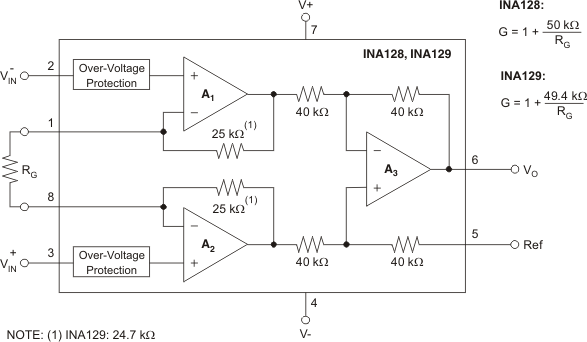

INA128的内部结构图如图5所示。 图5 INA128的内部结构图增益设定 INA128的基本连接中用一个独立的外部电阻RG可以获得的放大倍数为：G=1+50kΩ/RG。式中50kΩ为INA128内部的两个放大器反馈电阻之和，它们都经
【用 途】 低功耗运算放大器【性能 参数】双列直插8脚封装。工作电压±2.25～±18V；失调电压50μVmax;漂移0.5μV/℃max;低输入漂流：5nA max;共模抑制比120dB min;通带200kHz (G=100)；输入过压保护±40V；静态电流700μA(每个通道)。【互换 兼容】
INA128／129是精密低功率通用型仪表放大器，内部采用通用的三个运放和小尺寸设计，使之具有广泛的应用范围。电流反馈输入电压提供很宽的带宽，在高增益状态(G=100时)为200kHz。INA128用一个外部电阻，可设定从1～10000的任意增益值。INA128／129的电源电压低至±2．25V，静态电流仅为700μA，可用于电池供电系统，内部输入保护使其能够经受±40V电压而不会损坏。INA128／129采用8脚塑封DIP和SO-8封装，INA2128为INA1
如图所示为由INA128构成的交流耦合仪表放大器。OPA130构成具有交流特性的反馈电路(f-3db=1／2πR1C1)，将信号反馈到INA128的Ref端(5脚)，由此组成交流耦合电路。
如图所示为由INA128构成的差分电压-电流变换电路。INA128输出经R1及A1构成电流源，输出电流Io可看作是恒定的，只与输入电压和R1有关，Io=(VIN／R1)×G。A1选型及IB误差见下表。
INA128-HT高温精密低功耗仪表放大器PrecisionLowPowerInstrumentationAmplifiers.INA128-HT说明TheINA128andINA129arelowpower
增益G=1 50kΩ／RG(INA128)或=1 49.4kΩ／RG(INA129)。50kΩ(或49.4kΩ)是INA128／129内部A1、A2的反馈电阻之和。
如图所示为由INA128构成的有冷端补偿的热电偶放大器。采用REF102精密基准电压源(10.0V)对热电偶供电。热电偶选型与电阻R1、R2的匹配如表所示。
如图所示为1NA128／129的信号和电源的基本连接电路。输出电压是以输出Ref端标准地为基准的，如有8Ω串联电阻，则共模抑制比将下降约80dB(G=1)。
