INA199

26V、双向电流感应放大器

INA199产品信息:

INA199 系列电压输出、电流分流监控器(也称为电流传感放大器)常用于过流保护、针对系统优化的精密电流测量或闭环反馈电路。该系列器件可在独立于电源电压的 -0.3V 至 26V 共模电压下感应分流电阻器上的电压降。共有三种固定增益可供选择:50V/V、100V/V 和 200V/V。该系列器件采用零漂移架构,偏移较低,因此在进行电流感测时能够将分流电阻器两端的最大压降保持在最低 10mV 的满量程。

这些器件由 2.7V 至 26V 的单个电源供电,消耗的最大电源电流为 100µA。所有版本的额定温度均为 -40°C 至 125°C,并且提供了 SC70-6 和薄型 UQFN-10 两种封装。

INA199数据手册:

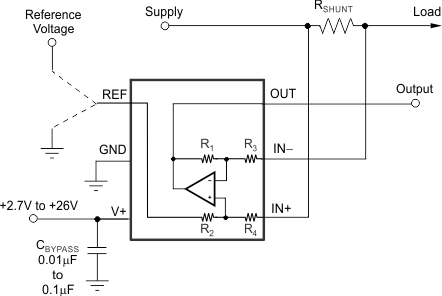

INA199引脚功能、电路图:
