IP4369CX4

高速接口的防静电

IP4369CX4产品信息：

特性

  • 不含铅，符合RoHS标准，不含卤素和锑(深绿色标准)
  • 系统ESD保护USB 2.0, USB on - on - go (USB OTG)，以太网和数字视觉接口(DVI)
  • 根据IEC 61000-4-2, 4级标准，所有信号线路采用集成轨对轨箝位二极管结构，用于±8 kV的下游ESD保护

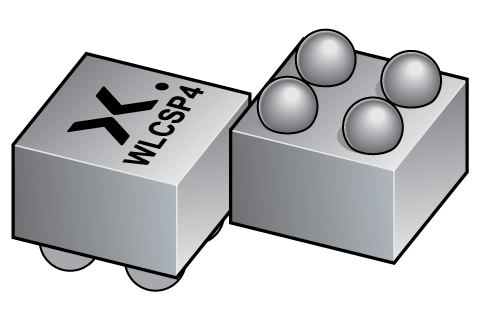

  • 2 × 2焊锡球WLCSP, 0.4 mm间距和高度<500μm
  • 信号对间匹配电容≤0.05 pF的信号线
  • 每个通道的线路电容只有0.8 pF

目标应用

本设备专为高速收发端口保护而设计:

  • 便携式设备
  • 手机
  • 无线数据系统
  • 数码相机

IP4369CX4数据手册：

IP4369CX4引脚功能、电路图：

低钳位低电容ESD保护

恩智浦 IP4294CZ10 TBR和IP4369CX4的保护，即使是最敏感的高速接口：他们提供一个独特的混合深转折（2.95 V（典型值）@ 1A）和非常低的动态电阻仅为0.4欧姆，0.2欧姆; 。
