600 V 半桥栅极驱动器 IC，具有击穿保护
0
600 V 半桥栅极驱动器 IC，具有击穿保护

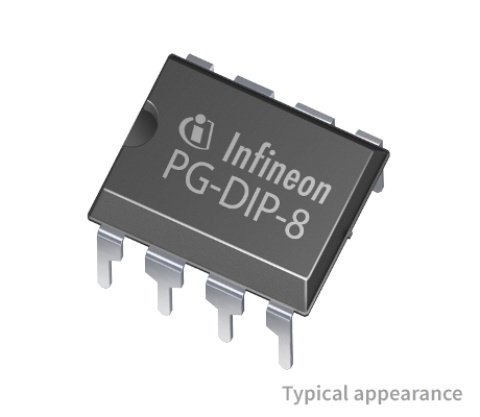

600 V 半桥驱动器 IC,具有典型的 0.21 A 拉电流和 0.36 A 灌电流，采用 8 引脚 PDIP 封装，适用于 IGBT 和 MOSFET。也有 8 引脚 SOIC 封装可选。
特征描述
潜在应用
【用 途】 电机驱动电路【性能 参数】双列8脚封装,高端工作电压=600V,低端工作电压=10～20V,功耗=1W。【互换 兼容】下载软件名称电动车控制器 简介电动车图纸 文件格式rar应用平台Win9x,WinNT,WinME,Win2000,WinXP下
采用IR2103的驱动电路如下图所示：
IR2103是一款半桥驱动集成芯片，该芯片内部集成了互相独立的控制驱动输出电路，可直接驱动两个中功率半导体器件如MOSFET或IGBT，动态响应快，驱动能力强，工作频率高，且具有多种保护功能。IR2103配备有大脉冲电流缓冲级，可将交叉传导减至最低；同时采用具有下拉功能的施密特触发式输入设计，可有效隔绝噪音，以防止器件意外开通。IR2103芯片内电路框图如上图所示，引脚功能如下：1脚VCC：逻辑电
