IR2108

IR2108产品信息：

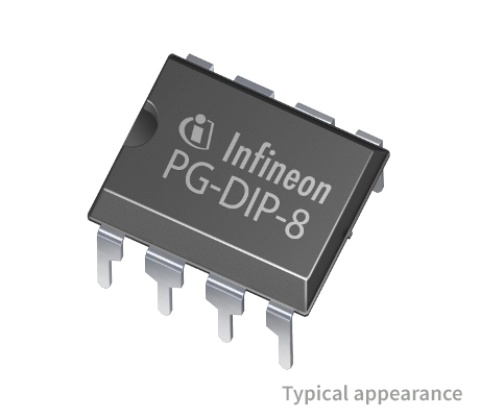

600 V半桥栅极驱动器 IC, 具有击穿保护

600 V 半桥驱动器 IC,具有典型的 0.2 A 拉电流和 0.35 A 灌电流，采用 8 引脚 PDIP 封装，适用于 IGBT 和 MOSFET。也有 8 引脚 SOIC、14 引脚 SOIC 和 14 引脚 PDIP 封装可选。

特征描述

  • 专为自举操作设计的浮动通道
  • 完全运行时的电压高达 600V
  • 容许负瞬态电压高
  • 不受 dV/dt 影响
  • 栅极驱动供电电压范围：10 至 20V
  • 双通道欠压锁定
  • 3.3V、5V 和 15V 逻辑输入兼容
  • 防止交叉传导逻辑
  • 双通道的匹配传播延迟
  • 高边输出与 HIN 输入同相
  • 低边输出与 LIN 输入不同相
  • 逻辑和电源接地 + /- 5 V 偏移
  • 内部死区时间为 540ns
  • 较低的 di/dt 栅极驱动器可获得更好的抗噪声性

潜在应用

  • 洗衣机
  • 家用电器
  • 伺服电机
  • 机器人技术
  • 家居与楼宇自动化
  • 工业加热和焊接
  • 电动工具
  • 电源(SMPS)

IR2108数据手册：

IR2108引脚功能、电路图：
