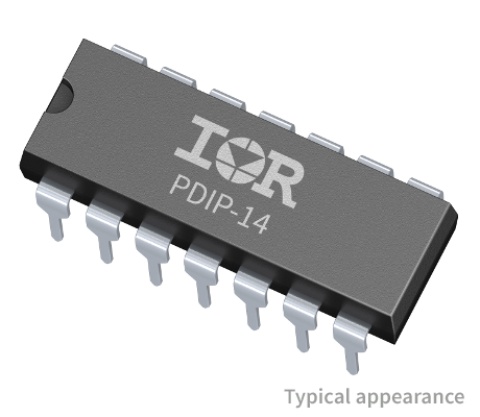

【用　途】 驱动电路【性能 参数】 R2113采用HVIC和闩锁抗干扰CMOS制造工艺，双列直插14脚封装。具有独立的低端和高端输入通道；悬浮电源采用自举电路，其高端工作电压可达500V，dv/dt=±50V/ns，15V下静态功耗仅116mW；输出的电源端（脚3,即功率器件的栅极驱动电压）电压范

利用IR2113同时直接驱动高压侧和低压侧场效应管的特点可设计出相应的半桥驱动电源电路。同时图3给出了具体应用电源电路原理图。电源主要由PWM 发生器、IR2113驱动级、DC/AC变换级、直流叠加高压输出级电路等组成.PWM发生器电路及保护控制电路完成脉冲调宽控制,受电压反馈信号作用,与电压设定值(由电位器RP2 设定)相比较

在开机瞬间测得电源板各路输出电压:5V、24V、Va65V 正常,而Vs 电压只有93V,正常时应该为179V,电压偏低.断开Vs 的负载,开机此电压还是如此.排除负载短路的可能.故障在电源板上.Vs 电路由IC19(IR2113

此机的故障现象与上一台机的现象基本相同，于是用相同的检修思路和方法来进行分析判断，首先将X板的供电排插PY拔掉后试机，逻辑控制板上的指示灯不再熄灭，因此判断是X板工作不正常引起保护关机，拆下X板观察发现位号为IC121A(型号是IR2113
