IR2184S

IR2184S产品信息：

带关闭功能的600 V半桥门驱动IC

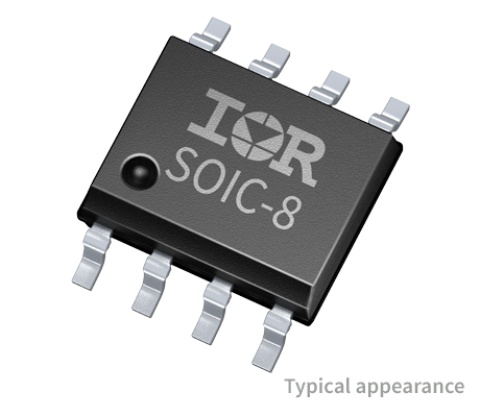

EiceDRIVER 600 V半桥栅驱动器IC，典型的1.9 A源和2.3 A汇聚电流在8引线SOIC封装igbt和mosfet。也可在8铅PDIP, 14铅SOIC, 14铅PDIP。

对于采用我们SOI技术的新版本，我们推荐2ED2184S06F，提供集成自举二极管，更好的鲁棒性和更高的开关频率

特征描述

  • 浮动通道设计用于引导操作
  • 完全操作到+ 600v
  • 允许负瞬态电压
  • dV / dt免疫
  • 栅极驱动电源范围从10到20伏
  • 两个通道的欠压锁定
  • 3.3 V和5v输入逻辑兼容
  • 匹配的传播延迟为两个通道
  • 逻辑电源接地+/- 5v偏置
  • 更低的di/dt门驱动器，更好的抗噪性
  • 输出源/吸收电流能力1.4A/1.8A

IR2184S引脚功能、电路图：

IR2184S

【用　途】 半桥激励器【性能 参数】　　采用8脚SOIC封装。 引脚排列图：【互换 兼容】 脚位符号功能电压(V)1IN逻辑输入端4.082SD
