IR2233S

IR2233S产品信息：

1200 V 三相栅极驱动器 Ic，具有过电流保护、故障报告、OPAMP 和关断

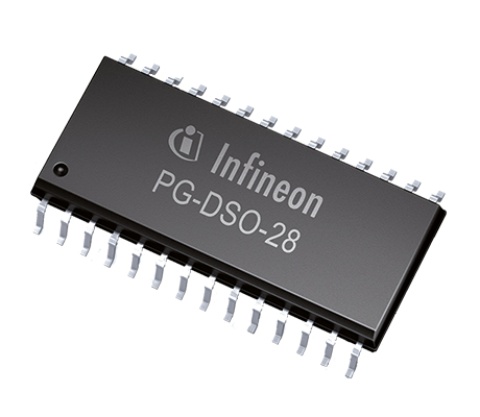

1200 V 三相驱动器 IC,具有典型的 0.25 A 拉电流和 0.5 A 灌电流，采用 28 引脚 SOICWB 封装，适用于 IGBT 和 MOSFET。也有 28 引脚 PDIP 和44 引脚 PLCC封装可选。

特征描述

  • 专为自举操作设计的浮动通道
  • 完全运行时的电压高达 +1200 V
  • 完全运行时的电压高达 +600 V (IR2135)的选项
  • 容许负瞬态电压高
  • 不受 dV/dt 影响
  • 栅极驱动电源范围：10 V/12 V 至 20 V DC，瞬态电压高达 25 V。
  • 全通道欠压锁定
  • 过流关断会关闭所有六个驱动器
  • 独立的 3 个半桥驱动器
  • 全通道匹配传播延迟
  • 2.5 V 逻辑兼容
  • 输出与输入不同相

潜在应用

  • 家用电器
  • 电机控制和驱动
  • 机器人技术
  • 家居与楼宇自动化
  • 工业加热和焊接
  • 多轴飞行器

IR2233S引脚功能、电路图：
