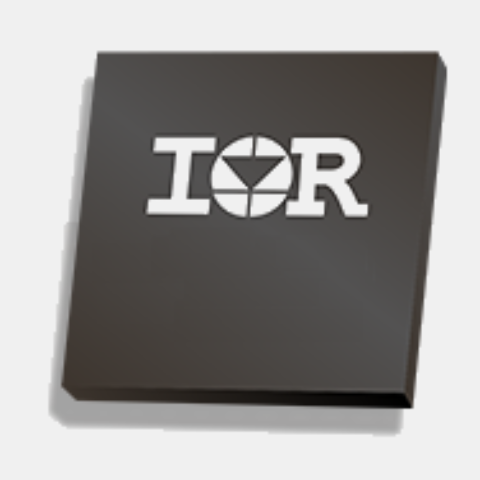

IR3556产品信息：
集成式 PowIRstage 是一款同步降压栅极驱动器 IC，具有联合封装控制和同步 MOSFET 及肖特基二极管。
优势
集成驱动器、肖特基二极管、控制 MOSFET 和同步 MOSFET
5mV/A 片内 MOSFET 电流感测，具有温度补偿报告功能
输入电压 (VIN) 范围：4.5V 到15V
VCC 和 VDRV 电源电压范围：4.5V 至 7V
输出电压范围：0.25V 至 5.5V
输出电流能力为 50A
运行频率高达 1.0MHz
VCC 欠压锁定 (UVLO)
8mV/(o)C 温度模拟输出和热标志高达 3.3V
过温保护 (OTP)
逐周期自我保护过电流保护 (OCP)
MOSFET 相故障检测和标志
初步过压保护 (Pre-OVP)
与 3.3V 三态 PWM 输入兼容
通过 PWM 三态进行 Body-Braking 负载瞬态支持
二极管仿真模式 (DEM) 用于改善轻负载效率
有效双面冷却
小型 6mm x 6mm x 0.9mm PQFN 封装
无铅，符合 RoHS 的封装
IR3556数据手册：
Data Sheet - IR3556
IR3556引脚功能、电路图：
