IR3564B
分享到：

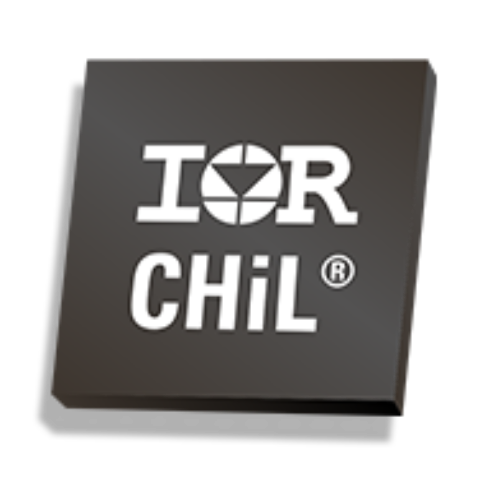

IR3564B产品信息：
双环路、4+1 多相 AMD SVI1 和 SVI2 以及 Intel VR12 和 VR12.5 PWM 控制器，可实现高效、高精度的 VR 解决方案
优势
双输出 4+1 和 3+2 相 PWM 控制器
业内最简单的布局和最少的引脚
完全支持具有双 OCP 的 AMD SVI1 和 SVI2 以及 Intel VR12 和 VR12.5
符合 VR12.5 Rev 1.3 要求，使 SVID 寄存器 15h 具有 <200 µSec 滤波器
超频和游戏模式
每相开关频率从 200kHz 到 2MHz
IR 效率整形功能，包括动态相位控制和自动电源状态切换
两个环路上的 IR 自适应瞬态算法 (ATA) 最大限度降低输出大容量电容器和系统成本
自动相位检测和自动补偿
每个环路故障保护：OVP, UVP, OCP, OTP, CFP
I2C/SMBus/PMBus 系统接口，用于遥测两个回路的温度、电压、电流和功率
多次编程 (MTP)，具有集成电荷泵，用于实现简单的定制配置
兼容 IR ATL 和 3.3V 三态驱动器
+3.3V 电源电压，-40°C 至 85°C 环境运行
无铅, 符合 RoHS, 5x5mm ，40-引脚，0.4mm pitch QFN 封装
潜在应用
台式机和工作站
图形板
多相数字化控制
服务器和存储
IR3564B数据手册：
Data Sheet - IR3564B
