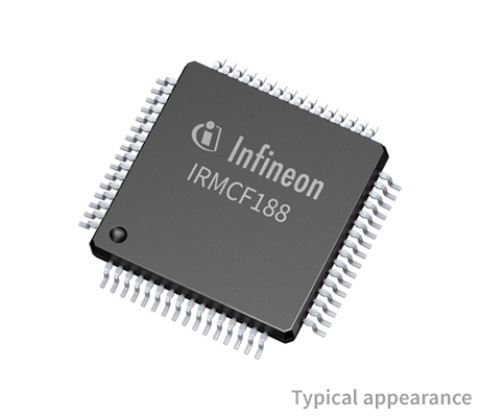

IRMCF188

IRMCF188产品信息：

永磁同步电动机/无刷直流电机,PFC控制器附加8位微控制器

iMOTION IRMC电机&PFC控制器与运动控制引擎(MCE 1.0)和8051 MCU在QFP-64封装。IRMCF188是一种基于双核心器件的可变速度驱动器的灵活控制解决方案，包括功率因数校正(PFC)。
电机和PFC控制器对永磁同步电机(PMSM)和升压PFC并联的变速驱动器进行无传感器磁场定向控制(FOC)，集成的单片机基于8位8051内核，用于实现客户功能。

特征描述

  • 运动控制引擎(MCE) -经过实地验证的计算引擎,用于实现高效正弦无传感器电机控制
  • 单片机8051年功率30 mhz
  • 带单路或双路分流电流反馈内置支持
  • 损失最小化空间向量PWM
  • 内置数字和模拟外设
  • UART串行接口
  • 额外的模拟和数字应用
  • 集成保护特性
  • JTAG接口
  • 64 kb内存
  • QFP64封装

优势

  • 快速电机控制方案
    • 基于多国评价的即用算法
    • 正弦永磁同步电动机FOC控制
    • 电机参数易设置
  • 使用集成单片机增加灵活性
    • 集成交流/直流转换器、运算放大器和比较器
    • 单路或支路分流
    • 内部振荡器
  • 实现了额外的升压PFC控制
  • 与CIPOS IPM联合使用效果极佳

潜在应用

  • 家用电器
    • 家用空调
    • 采暖通风与空调(暖通空调)
    • 抽油烟机风扇
    • 冰箱
    • 洗衣机
  • 电机控制和驱动

IRMCF188数据手册：

IRMCF188引脚功能、电路图：

相关型号：

IW416UK IW416HN IHVA150-A3D48V-BF IHV200HDANA IHV200A1ANA
IHVA150-A3D12V-BF IHVA200-A3D12V-BF IHVA150-H3D12V-BF IHVA200-H3D12V-BF IHV350HANFA
IHV200AJANA IHVA150-H3D48V-BF IHV100H4ANG IHVA200-A3D48V-BF IHV200ADANA
IHV50A5ANH IHV100A6ANG IHV50A6ANG IHV50A4ANG IHV250HAANA
