ISO122是一种采用新型占空比调制解调技术的精密隔离放大器。该信号通过一个2-pF差分电容屏障进行数字传输。通过数字调制，势垒特性不影响信号的完整性，从而产生优秀的可靠性和良好的高频瞬态抗扰度。两个阻挡电容器都嵌入在封装的塑料体中。
ISO122易于使用。操作过程中不需要外部部件。关键规格是0.020%的最大非线性，50 khz信号带宽和200 V/°C V(OS)漂移。电源范围为4.5 V到18 V，静态电流为5 mA on V(S1)和±5.5 mA on V(S2)，使ISO122成为广泛应用的理想选择。
ISO122可在16针塑料DIP和
28铅塑料表面贴装封装。

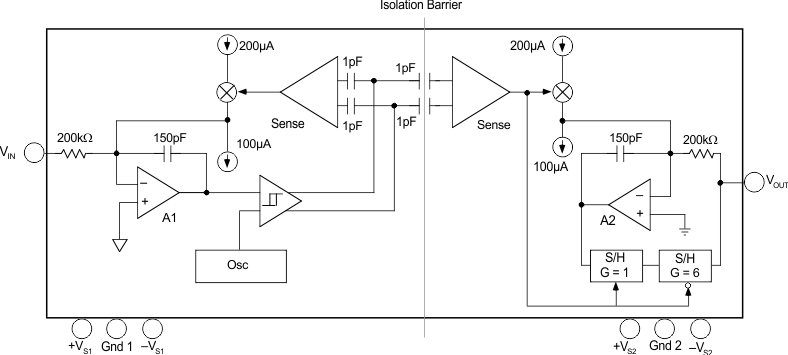

ISO122型方块图
ISO122型管脚图
【用 途】 隔离放大电路 【性能 参数】 双列16脚封装,双电源电压=±4.5～±18V,最大非线性=0.01%,10的11次方Ω的隔离阻抗,隔离电压=1500V,输入电压=±12V,输入电压= 200kΩ
ISO122/ISO124构成的π型滤波器电路图如图所示为由ISO122／124构成的π型滤波器电路。ISO122／124内部一个振荡器将调制解调器频率设置为500kHz，为了抑制来自于DC／DC变换器任何直通(拍频)的噪声，在各个电源端采用电感与电容组成的π型滤波器进行滤波。滤波后ISO122／124输出端500kHz纹波被抑制到20mV，再用廉价的OPA602(或OPA237)构成二极点低通滤波器进一步滤波，二极点低通滤波器截止点为100kHz。
热电偶ISO122隔离变送器电路图
以下是引用片段：ISO122型电路原理图
如图所示为ISO122／124电源和信号的基本连接电路。ISO122／124每一个电源端都必须有一个1μF钽电容作为旁路滤波器，印刷电路板布局时并尽可能将旁路电容靠近芯片放置。
如图所示为ISO122／124电源和信号的基本连接电路。ISO122／124每一个电源端都必须有一个1μF钽电容作为旁路滤波器，印刷电路板布局时并尽可能将旁路电容靠近芯片放置。
如图所示为由ISO122／124构成的π型滤波器电路。ISO122／124内部一个振荡器将调制解调器频率设置为500kHz，为了抑制来自于DC／DC变换器任何直通(拍频)的噪声，在各个电源端采用电感与电容组成的π型滤波器进行滤波。滤波后ISO122／124输出端500kHz纹波被抑制到20mV，再用廉价的OPA602(或OPA237)构成二极点低通滤波器进一步滤波，二极点低通滤波器截止点为100kHz。
如图所示为由ISO122／124构成的π型滤波器电路。ISO122／124内部一个振荡器将调制解调器频率设置为500kHz，为了抑制来自于DC／DC变换器任何直通(拍频)的噪声，在各个电源端采用电感与电容组成的π型滤波器进行滤波。滤波后ISO122／124输出端500kHz纹波被抑制到20mV，再用廉价的OPA602(或OPA237)构成二极点低通滤波器进一步滤波，二极点低通滤波器截止点为100kHz。
