描述

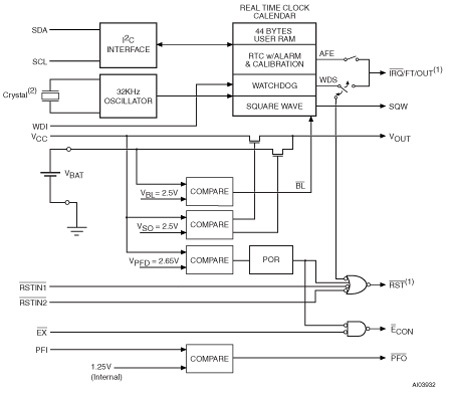

M41 85W是一个串行实时时钟、微处理器管理器和NVRAM管理器的组合。它内置在低功耗CMOS SRAM过程中，有一个64字节的内存空间，44字节的NVRAM和20个内存映射RTC寄存器。RTC寄存器以二进制编码的十进制(BCD)格式配置。M41 85W组合了一个400 kHz的I (2)带有自动备用电池切换电路的C系列RTC，用于为外部LPSRAM和内部RTC供电。当电源开始失效时，切换自动连接到备用电池，以保持RTC和外部LPSRAM在没有系统电源的情况下存活。对LPSRAM的访问也通过芯片使能的门功能被切断，因此写保护存储器。可编程看门狗和上电复位/低电压检测功能是微处理器监控部分的关键元素。
实时时钟包括内置32.768 kHz振荡器(呼叫al-controlled)，它提供计时和日历功能的时间基础。20个时钟寄存器中的8个提供基本的时钟/日历功能，而其他12个字节提供告警、看门狗和squarewave功能的状态/控制。
RTC地址和数据通过两行双向I串行传输 (2) C接口。内置地址寄存器在每个WRITE或READ数据字节后自动加1。
M41 85W有一个内置的电源检测电路，它可以检测到电源故障，并在发生电源故障时自动切换到备用电池。在停电期间，支持SRAM和时钟运行的电源通常由一个小型锂纽扣电池提供，就像使用SNAPHAT时的情况一样 包选项。
用户可用的功能包括一个非易变的，一天的时间时钟/日历，警报中断，看门狗定时器，和可编程的方波发生器。其他功能包括一个上电复位以及两个额外的脱扣复位输入(R三机一体和R IN2)，也可以产生输出复位(R)．
基本时钟/日历功能的八个寄存器包含24小时BCD格式的世纪、年、月、日、时、分、秒和十分之一秒。对28,29(闰年-直到2100年有效)，30和31天的月份会自动进行修正。
M41 85W有两个28引脚SOIC封装。300毫升的SOH28 SNAPHAT IC封装与SNAPHAT电池/哭铝顶(单独订购)。SNAPHAT电池选择包括48毫安时和120毫安时。该公司的300 mil SOX28嵌入式哭铝IC包括32 KHz哭铝，是理想的应用在低轮廓是一亩。
SOH28 SNAPHAT SOIC包括两端带有镀金触点的插座，用于直接连接到SNAPHAT顶部。在完成表面安装组装工艺后，将SNAPHAT电池/铝芯顶部插入IC封装，避免了由于设备表面安装所需的高温造成的潜在的电池和铝芯损坏。独特的设计允许更换电池，从而无限期延长RTC和NVRAM的寿命。
SNAPHAT顶部是关键字，以防止反向插入。SNAPHAT IC和SNAPHAT顶部分别发货。集成电路可采用塑料防静电管或胶带等。卷的形式。SNAPHAT的顶部是在pla抗管运输。零件编号为M4T28-BR12SH1 (48 mAh)和M4T32-BR12SH1 (120 mAh)。对于扩展的温度要求，可提供120mah M4T32-BR12SH6。
