描述

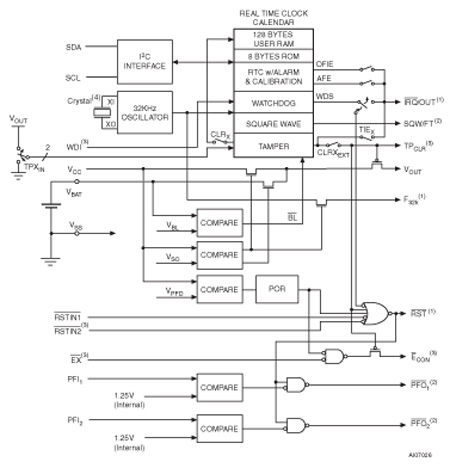

M41 87Y/W安全串行RTC和NVRAM监控器是一个低功耗1280位，atic CMOS SRAM组织为160字节由8位。内置32.768 kHz振荡器(内部呼叫控制)和8字节的SRAM用于时钟/日历功能，并配置为二进制编码十进制(BCD)格式。另外11个字节的RAM提供校准，atus/控制报警，看门狗，篡改，和方波功能。最后提供了8字节的ROM和128字节的用户RAM。地址和数据通过两行双向I串行传输 (2) C接口。内置地址寄存器在每个WRITE或READ数据字节后自动加1。M41 87Y/W有一个内置的电源检测电路，检测电源故障，并在电源故障发生时自动切换到电池供电。当电源故障发生时，维持SRAM和时钟运行所需的能量可以由一个小的锂纽扣电池供电。
提供给用户的功能包括一个非易失的，一天的时间时钟/日历，报警中断，篡改检测，看门狗定时器，和可编程的方波输出。其他功能包括一个上电复位以及两个额外的脱扣输入(R三机一体和R IN2)，也可以产生输出复位(R）. 8个时钟地址位置以24小时BCD格式包含世纪、年、月、日、时、分、秒和十分之一/百分之一秒。对28、29(闰年)、30和31天的月份自动进行修正。
