描述

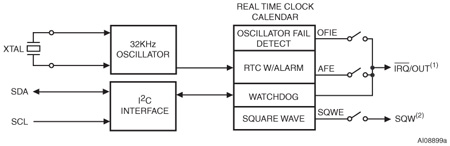

M41T6x是一个内置32.768 kHz振荡器的低功耗串行实时时钟(RTC)。8个寄存器用于时钟/日历功能,配置为二进制编码的十进制(BCD)格式。另外8个寄存器提供报警的状态/控制,32 kHz输出,校准和看门狗功能。地址和数据通过两行双向I²C接口串行传输。内置地址寄存器在每个WRITE或READ数据字节后自动加1。用户可使用的功能包括一个时间时钟/日历,报警中断(M41T62/65), 32 kHz输出(M41T62/64),可编程方波输出(M41T62/64),和看门狗输出(M41T65)。8个时钟地址位置以24小时BCD格式包含世纪、年、月、日、时、分、秒和十分之一/百分之一秒。对28日、29日(闰年)、30日和31日的月份自动进行修正。
M41T6x提供了两个非常小的封装:一个很小的,3 × 3毫米16针QFN,需要用户提供32 kHz哭al,和一个超小的1.5 × 3.2毫米LCC嵌入哭al -没有外部哭al是必要的。
