描述

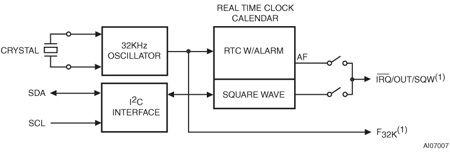

M41T80是一个内置32.768 kHz振荡器(外部哭al控制)的低功耗串行RTC。八个寄存器用于时钟/日历功能，并配置为二进制编码的十进制(BCD)格式。另外12个寄存器提供报警的状态/控制，32khz输出，和方波功能。地址和数据通过两条线路，双向I串行传输 (2) C接口。内置地址寄存器在每个WRITE或READ数据字节后自动加1。用户可使用的功能包括一个时间时钟/日历，警报中断，32 KHz输出，和可编程的方波输出。8个时钟地址位置以24小时BCD格式包含世纪、年、月、日、时、分、秒和十分之一/百分之一秒。对28,29(闰年-直到2100年有效)，30和31天的月份会自动进行修正。
M41T80提供了一个8引脚SOIC。
