描述

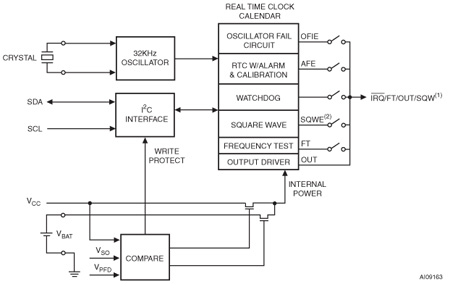

M41T81S是一款低功耗串行实时时钟(RTC),内置32.768 kHz振荡器(外部哭al控制)。SRAM的8个字节用于时钟/日历功能,配置为二进制编码的十进制(BCD)格式。另外12个字节的SRAM提供报警、看门狗和方波功能的状态/控制。地址和数据通过两行双向I串行传输
(2) C接口。内置地址寄存器在每个WRITE或READ数据字节后自动加1。M41T81S内置电源检测电路,能够检测出电源故障,并在发生电源故障时自动切换到电池供电。当电源故障发生时,维持时钟运行所需的能量可以由一个小锂按钮供应。提供给用户的功能包括一个非易失的,一天的时间时钟/日历,报警中断,看门狗定时器和可编程的方波输出。8个时钟地址位置以24小时BCD格式包含世纪、年、月、日、时、分、秒和十分之一/百分之一秒。对28,29(闰年-直到2100年有效),30和31天的月份会自动进行修正。
M41T81S提供8引脚SOIC或18引脚300 mil SOIC封装,其中包括嵌入式32 KHz呼叫。
18引脚,嵌入式哭al SOIC只需要一个用户提供的电池提供稳定的操作。
