M41T93产品信息：

描述

M41T93是一个低功耗串行SPI总线实时时钟(RTC)，内置32.768 kHz振荡器(外部哭al控制的QFN16封装，嵌入式哭al为SOX18封装)。寄存器映射的8个字节用于时钟/日历功能，并以二进制编码的十进制(BCD)格式配置。另外17个字节的寄存器映射提供了两个警报，看门狗，8位计数器和方波功能的状态/控制。另外7个字节作为用户SRAM可用。地址和数据通过串行SPI总线兼容接口串行地传输。内置地址寄存器在每个WRITE或READ数据字节后自动加1。M41T93有一个内置的电源检测电路，可以检测电源故障，并在电源故障发生时自动切换到电池供电。当电源故障发生时，维持时钟运行所需的能量可以由一个小锂纽扣电池提供。
提供给用户的功能包括一个非易变的，一天的时间时钟/日历，警报中断，看门狗定时器，可编程8位计数器，和方波输出。8个时钟地址位置以24小时BCD格式包含世纪、年、月、日、时、分、秒和十分之一秒。自动对28,29(闰年)，30和31天的月份进行修正。M41T93提供QFN16或SOX18, 300 mil SOIC，包括嵌入式32 KHz呼叫。SOX18封装只需要一个用户提供的电池，以提供非易失性操作。

所有功能
电池供电电流为365 nA
工厂校准精度±5ppm，典型的2次回流(SOX18)(更好的精度可以通过内置的可编程模拟和数字校准电路实现)
2.0 V到5.5 V时钟工作电压
计数器的十分之一/百分之一秒，秒，分，小时，日，日期，月，年，和世纪
自动切换复位输出电路(固定参考):M41T93S: V(CC)= 3.0 V至5.5 V;M41T93R: V(CC)= 2.7 V至5.5 V;M41T93Z: V(CC)= 2.38 V至5.50 V
兼容SPI总线串行接口(支持SPI模式0 [CPOL = 0, CPHA = 0])
可编程报警中断功能(即使在电池备份模式下也有效)
可选2(和)可编程报警
方波输出(开机默认为32khz)
重置(R)输出
看门狗定时器
可编程的8位计数器/定时器
7字节的电池支持的用户SRAM
电池低国旗
低工作电流80 μA
振荡器op检测
电池或超级电容备份
工作温度-40°C至+85°C
封装选项包括一个16导QFN和一个18导嵌入哭al SOIC

意法半导体（ST）推出工厂校准串行实时时钟: 新产品M41T83和M41T93实时时钟采用内建晶
ST意法推出工厂校准串行实时时钟RTC芯片(图: 新产品M41T83和M41T93实时时钟采用内建晶体的封装，提前校准精度大约5ppm，为时钟和日期设备用户带来了新的计时精度。利用一个一次性可编程(OTP)寄存器，ST
ST工厂校准串行实时时钟运行速度可达10MHz: 新产品M41T83和M41T93实时时钟采用内建晶体的封装，提前校准精度大约5ppm，为时钟和日期设备用户带来了新的计时精度。
ST推出工厂校准串行实时时钟: 新产品M41T83和M41T93实时时钟采用内建晶体的封装，提前校准精度大约5ppm，为时钟和日期设备用户带来了新的计时精度。
ST推出出厂前校准串行实时时钟M41T83/93: 新产品M41T83和M41T93实时时钟采用内建晶体的封装，提前校准精度大约5ppm，为时钟和日期设备用户带来了新的计时精度。
意法半导体推出工厂校准串行实时时钟: 新产品M41T83和M41T93实时时钟采用内建晶体的封装，提前校准精度大约5ppm，为时钟和日期设备用户带来了新的计时精度。

MT-Z	MT-N	MR80QZ12N	MR80QZ09N	MA10XA10
MA10EB045	MA10EA06	MC05EA06	MC05EA03	MC03HA15
MC03HD10	MC03EA06	MC03EA045	MC03EA03	ME03HD10
ME03EA06	ME03EA045	ME03EA03	ME01HD10	ME01EA06

M41T93

M41T93产品信息：

描述

所有功能

M41T93数据手册：

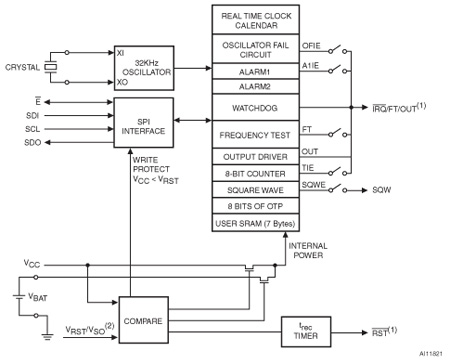

M41T93引脚功能、电路图：
