描述

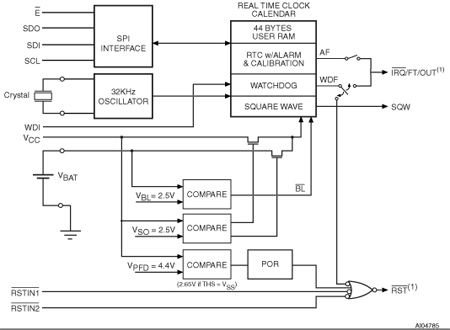

M41T94是一个具有44字节NVRAM和RESET输出的串行实时时钟。一个内置的32,768 Hz振荡器(外部呼叫控制)和8字节的SRAM(见第18页的表4)用于时钟/日历功能，并配置为二进制编码的十进制(BCD)格式。另外12个字节的RAM提供报警、看门狗和方波功能的状态/控制。地址和数据通过串行SPI接口串行传输。内置地址寄存器在每个WRITE或READ数据字节后自动加1。M41T94有一个内置的电源检测电路，可以检测电源故障，并在电源故障发生时自动切换到电池供电。当电源故障发生时，维持SRAM和时钟运行所需的能量可以由一个小的锂纽扣电池供电。提供给用户的功能包括一个非易失的，一天的时间时钟/日历，报警中断，看门狗定时器和可编程的方波输出。其他功能包括一个上电复位以及两个额外的脱扣输入(R三机一体和R IN2)，也可以产生输出复位(R）. 8个时钟地址位置以24小时BCD格式包含世纪、年、月、日、时、分、秒和十分之一/百分之一秒。对28,29(闰年-直到2100年有效)，30和31天的月份会自动进行修正。第九个时钟地址位置控制用户对时钟信息的访问，也控制时钟软件校准设置。
M41T94以16导联SOIC(需要用户提供呼叫铝和电池)或28导联SOIC SNAPHAT提供 封装(在一个SNAPHAT顶部集成了铝和电池)。28-pin 330毫升SOIC为套接字提供镀金接触两端直接连接到一个单独的SNAPHAT住房包含电池和哭泣。独特的设计允许SNAPHAT电池/哭al包安装在上面的SOIC包完成后表面安装过程。
在回流后插入SNAPHAT外壳可以防止潜在的电池和由于设备表面安装所需的高温造成的铝损伤。SNAPHAT外壳也是关键的，以防止反向插入。
SOIC和电池/哭铝包装分别在pla防静电管或胶带和;卷的形式。对于28引线SOIC，电池/哭铝封装(例如，SNAPHAT)部件编号为“M4TXX-BR12SH”。
