M48T02产品信息：

描述

M48T02/12时钟 RAM是一个2 Kb x 8非易失性RAM和实时时钟，它的引脚和功能与DS1642兼容。一个特殊的24针，600密耳DIP帽封装M48T02/12硅与石英cry al和长寿命锂按钮电池形成一个高度集成的电池支持的记忆和实时时钟解决方案。
M48T02/12按钮电池有足够的容量和存储寿命，在工作温度范围内没有电源的情况下，至少10年的累积时间周期保持数据和时钟功能。
M48T02/12是一个非易失引脚，功能等同于任何JEDEC标准2kb x 8 SRAM。它也很容易地适合许多ROM、EPROM和EEPROM插槽，提供了prom的非易变性，而不需要任何特殊的WRITE定时或对可执行的WRITE数量的限制。

所有功能
集成的超低功耗SRAM、实时时钟和掉电控制电路
BYTEWIDE RAM-like时钟访问
BCD编码年、月、日、日、时、分和秒
典型时钟精度为每月±1分钟，温度为25°C
软件控制的时钟校准高精度应用
自动掉电芯片取消选择和写保护
写保护电压(V(PFD)=掉电取消选择电压):
M48T02: V(CC)= 4.75至5.5 V;4.5 v≤v (pfd)≤4.75 v
M48T12: V(CC)= 4.5至5.5 V;4.2 v≤v (pfd)≤4.5 v
在CAPHAT DIP封装中包含独立电池和芯片
引脚和功能兼容JEDEC标准2k x 8 sram
通过无铅认证
无铅二级互连

M48T02: 【用　途】【性能参数】【互换兼容】
M48T02-70PC1货源 PDF 芯片资料报价 | M48T02-70PC: 产品型号:M48T02-70PC1SRAM (bit):16K结构:×8接口:并口工作电压 (V):4.75~5.5低压检测:－看门狗:－报警:－频率输出:－电池切换电路:√封装/温度(℃):24PCDIP
M48T02-70PC1的技术参数: 产品型号:m48t02-70pc1sram (bit):16k结构:×8接口:并口工作电压 (v):4.75~5.5低压检测:－看门狗:－报警:－频率输出:－电池切换电路:√封装/温度(℃):24pcdip

MT-Z	MT-N	MR80QZ12N	MR80QZ09N	MA10XA10
MA10EB045	MA10EA06	MC05EA06	MC05EA03	MC03HA15
MC03HD10	MC03EA06	MC03EA045	MC03EA03	ME03HD10
ME03EA06	ME03EA045	ME03EA03	ME01HD10	ME01EA06

M48T02

M48T02产品信息：

描述

所有功能

M48T02数据手册：

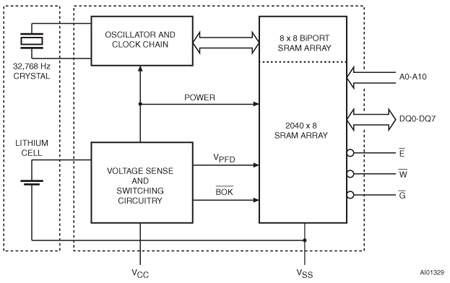

M48T02引脚功能、电路图：
