描述

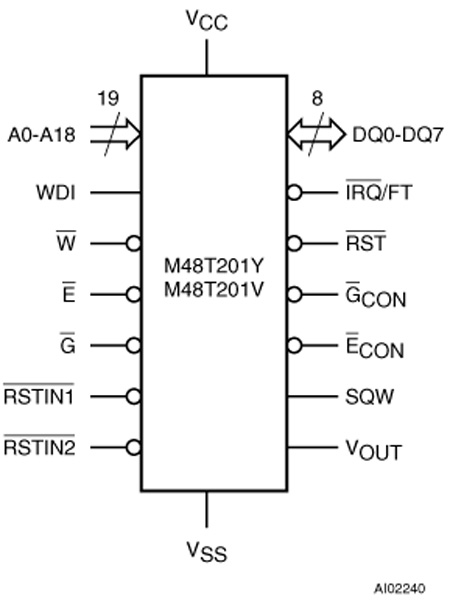

M48T201Y/V是独立的设备,包括实时时钟(RTC),可编程报警,看门狗定时器,和方波输出,提供控制高达512 K x 8的外部低功耗RAM。对所有RTC函数和外部RAM的访问与传统的字节级SRAM相同。16个计时员
寄存器提供年,月,日,时,分,秒,校准,报警,世纪,看门狗,和方波输出数据。外部连接的ram由M48T201Y/V通过G(CON)和E(CON)信号。44引脚,330 mil SOIC提供两端镀金触点的插座,可直接连接到单独的SNAPHAT
外壳包含电池和哭al。独特的设计允许SNAPHAT电池包安装在SOIC包的顶部完成表面安装过程。
在回流后插入SNAPHAT外壳可以防止由于设备表面安装所需的高温造成的潜在电池损坏。SNAPHAT外壳的关键是防止反向插入。SOIC和电池包装分别在pla防静电管或胶带和&卷的形式。对于44引脚SOIC,电池/哭铝封装(例如SNAPHAT)部件编号为M4Txx-BR12SH(见第33页的表19)。
