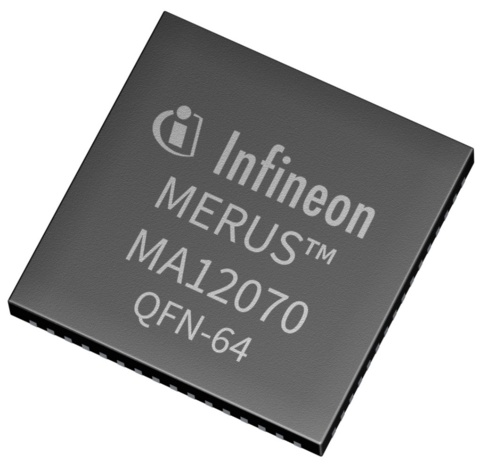

MA12070

MA12070产品信息：

2x80W 超高效全集成式音频功放 IC，带模拟输入

MA12070 是一款基于多级开关技术的高效全集成式数字音频功放 IC。它支持 4-26V 电源电压范围，可用于多种不同的音频应用。

特征描述

  • 具有 3 级和 5 级调制的多级开关技术
  • 2×80W 峰值输出功率（26V PVDD，RL = 4欧姆，10% THD+N 电平）
  • 电源电压：+4V 至 +26V (PVDD) 和 +5V (A/DVDD)
  • 适合 2.0、2.1、4.0、1.0 输出级配置
  • 四阶反馈误差控制
  • <160mW 空闲耗散功率（26V PVDD，所有信道开关）
  • 功率为 2W 时效率 >80%（1kHz 正弦波，8欧姆）
  • 全功率时效率 >91%（1kHz 正弦波，8欧姆）
  • 音频性能 (PMP2)：>110dB SNR（A-w，相对于 1% THD+N 功率电平）
  • 45µV 输出集成噪声 (A-w)
  • 高输出电平时 THD+N 为 0.004%
  • I2C 控制（四个可选地址）
  • 内置保护：欠压闭锁、过热警告/错误，短路/过载保护、功率级引脚对引脚短路、通过串行接口 (I2C) 发送错误报告以及直流保护

优势

  • 无与伦比的功耗能效 - 针对音乐播放时的功耗进行了优化，使其具有极低的能耗。
  • 超紧凑，高集成度的解决方案 -真正实现大功率小身材
  • 高清音质及顶级音频性能 - 高动态范围，低失真，低噪音
  • 低干扰/ 低EMI辐射 -无需使用大型滤波器件即可符合EMC要求
  • 对电源波纹高抑制性
  • 降低BoM节省相关系统成本
  • 应着更高的电源效率从而减少电池尺寸
  • 无需复杂的动态跟随电源设计（常规配合提高能效的音响电源设计方案）
  • 在大部分应用中无需低通滤波器（LPF）
  • 采用EPAD-down封装，工作时无需散热器
  • 灵活的解决方案 - 高度可配置性，可在各种应用中实现定制

潜在应用

  • 便携式音响 - 电池供电的音箱，移动蓝牙音箱，底座式音响，手提音响，可穿戴式音响
  • 家庭音响 - 多房间系统，电视，音柱，家庭影院系统，独立组件
  • 语音控制音响
  • 专业音响 - 有源监听音箱，以太网供电（PoE），多声道系统

MA12070数据手册：

MA12070引脚功能、电路图：
