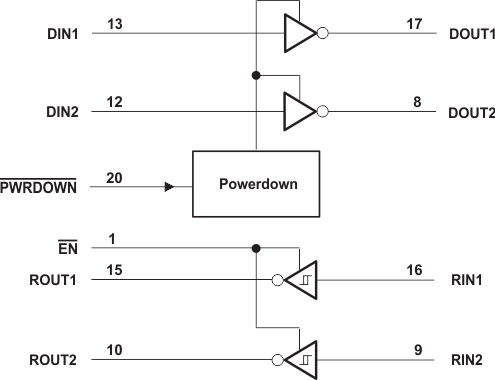

MAX3222由2个线驱动器、2个线接收器和一个±15kv ESD保护引脚到引脚(串口连接引脚，包括GND)的双电荷泵电路组成。满足TIA/EIA-232-F的要求，提供异步通信控制器与串口连接器之间的电接口。充电泵和四个小的外部电容器允许操作从一个单一的3v到5.5 v电源。该设备在高达250kbit /s的数据信令速率和最大30v /μs的驱动输出转换速率下工作。
MAX3222可以通过设置置于下电模式PWRDOWN低，从电源只抽取1 μA。当设备断电时，接收器保持活跃，而驱动器被放置在高阻抗状态。接收机输出也可以通过设置置于高阻抗状态在高。
【用 途】 【性能 参数】【互换 兼容】
产品型号:max3222cdb驱动器:2接收器:2驱动(rl)(ω):－工作电压(v):3.350驱动tpd(ns):－接收tpd(ns):300icc 最大(ma):1引脚兼容:max3222封装/温度
产品型号:max3222cdbr驱动器:2接收器:2驱动(rl)(ω):－工作电压(v):3.350驱动tpd(ns):300接收tpd(ns):1icc 最大(ma):－引脚兼容:max3222封装/
产品型号:MAX3222CDBR驱动器:2接收器:2驱动(RL)(Ω):－工作电压(V):3.350驱动tpd(ns):300接收tpd(ns):1Icc 最大(mA):－引脚兼容:MAX3222封装/
产品型号:MAX3222CDB驱动器:2接收器:2驱动(RL)(Ω):－工作电压(V):3.350驱动tpd(ns):－接收tpd(ns):300Icc 最大(mA):1引脚兼容:MAX3222封装/温度
