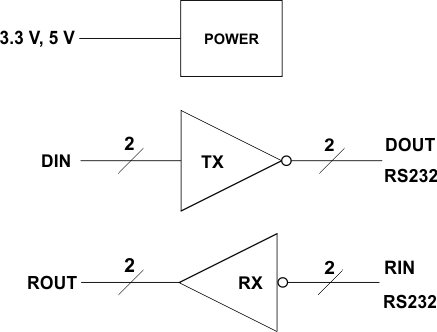

MAX3232设备由2个线路驱动器、2个线路接收器和一个±15kv ESD保护端子到端子(串口连接端子，含GND)的双电荷泵电路组成。满足TIA/EIA-232-F的要求，提供异步通信控制器与串口连接器之间的电接口。充电泵和四个小的外部电容器允许操作从一个单一的3v到5.5 v电源。设备的数据信令速率最高可达250kbit /s，驱动程序的最大输出转换速率为30v /µs。
MAX3232的工作电压为+3.0～5.5V，当VCC为4.5～5.5V，RL为3k，CL为1000pF，传输速率是1Mbps。
MAX3232引脚图
产品型号:max3232ipw驱动器:2接收器:2驱动(rl)(ω):－工作电压(v):3.350驱动tpd(ns):－接收tpd(ns):icc 最大(ma):－引脚兼容:max3232封装/温度(℃
产品型号:max3232cdbr驱动器:2接收器:2驱动(rl)(ω):－工作电压(v):3.350驱动tpd(ns):－接收tpd(ns):300icc 最大(ma):1引脚兼容:max3232封装/
产品型号:max3232cdw驱动器:2接收器:2驱动(rl)(ω):－工作电压(v):3.350驱动tpd(ns):－接收tpd(ns):300icc 最大(ma):1引脚兼容:max3232封装/温度
产品型号:max3232cd驱动器:2接收器:2驱动(rl)(ω):－工作电压(v):3.350驱动tpd(ns):－接收tpd(ns):300icc 最大(ma):1引脚兼容:max3232封装/温度
产品型号:max3232cpw驱动器:2接收器:2驱动(rl)(ω):－工作电压(v):3.350驱动tpd(ns):－接收tpd(ns):300icc 最大(ma):1引脚兼容:max3232封装/温度
产品型号:max3232idw驱动器:2接收器:2驱动(rl)(ω):－工作电压(v):3.350驱动tpd(ns):－接收tpd(ns):300icc 最大(ma):1引脚兼容:max3232封装/温度
产品型号:max3232cdb驱动器:2接收器:2驱动(rl)(ω):－工作电压(v):3.350驱动tpd(ns):－接收tpd(ns):300icc 最大(ma):1引脚兼容:max3232封装/温度
产品型号:max3232cpwr驱动器:2接收器:2驱动(rl)(ω):－工作电压(v):3.350驱动tpd(ns):－接收tpd(ns):300icc 最大(ma):1引脚兼容:max3232封装/
