MAX660 CMOS电荷泵电压变换器是一个相反的无调节开关电容逆变器或倍频器。从宽1.5 v到5.5 v电源电压,MAX660使用两个低成本的电容提供100 mA的输出电流,而没有成本、尺寸和与电感转换器相关的EMI。MAX660的工作电流只有120µA,在大多数负载下工作效率大于90%,为电池供电系统提供了理想的性能。MAX660器件可以直接并联运行以降低输出阻抗,从而在给定的电压下提供更多的电流。
FC(频率控制)引脚选择一个标称的10khz或80khz振荡器频率。振荡器的频率可以通过在OSC引脚上增加一个外部电容来降低。此外,OSC引脚可用于驱动MAX660与外部时钟高达150khz。通过这些方法,可以控制输出纹波频率和谐波。
此外,MAX660可配置为将正输入电压精确地分成一半。在这种模式下,可以使用高达11v的输入电压。
为了减小输出电组(减小电压跌落),可以将几片MAX660并联起来,如图所示。这时其输出电阻为Rout=MAX660的输出电阻/n(式中n为并联的MAX660的芯片数)。

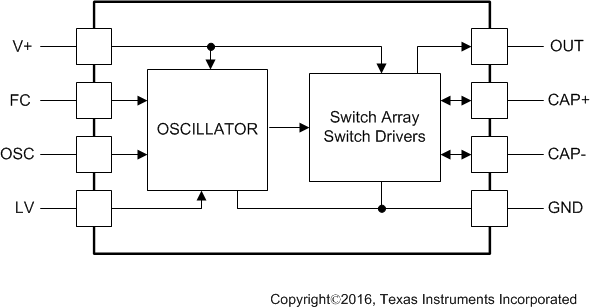

MAX660管脚配置和内部结构框图MAX660是把给定的电压变化为不同电压的变换器,它可以把正电压Vcc。变换为负输出电压-Vcc,也可以把正电压Vcc变换为2Vcc输出的背影变换器,MAX660与ICL7660和LT1044具有同样功能,MAX660管脚配置和内部结构框图如图中所示,ICL7660/LT1044输出电流约为10MA,MAX660是ICL1660的改进型。
为了减小输出电组(减小电压跌落),可以将几片MAX660并联起来,如图所示。这时其输出电阻为Rout=MAX660的输出电阻/n(式中n为并联的MAX660的芯片数)。
MAX660可接成两种输出电压电路:Voutl=Vin;Vout2=2Vin-1.4V。这种电路的输出电阻稍大一些,如图所示。由MAX660构成输出两种电压的应用电路来源:dzsckjsd
下面是 [MAX660外接二极管构成的倍压变换器电路图]的电路图 MAX660外接二极管构成的倍压变换器电路图(责任编辑:自然美)
MAX660与S81350HG构成的升压电路图中是MAX660与S81350HG构成的升压电路,它把3V输入电压变化为5V输出电压,此电路的输出电流可到40MA,此时MAX660的电压降最大值为0.4V
采用MAX660构成倍压与负电压输出的电路如果负电压变换器继而电容C1和C2,采用1个MAX660就可同时构成倍压输出与负电压输出的电路,如图所示。
MAX660可以把正输入电压变换成负输出电压,也可以把负输入电压变换成正输出电压,还可以产生二倍压,即输出电压为输入电压的2倍。使用MAX660可以简化设计,非常适用于便携式仪表。MAX660有DIP一8和SO一8两种封装形式。
MAX660构成倍压变换器电路
MAX660构成的负电压变换器电路
