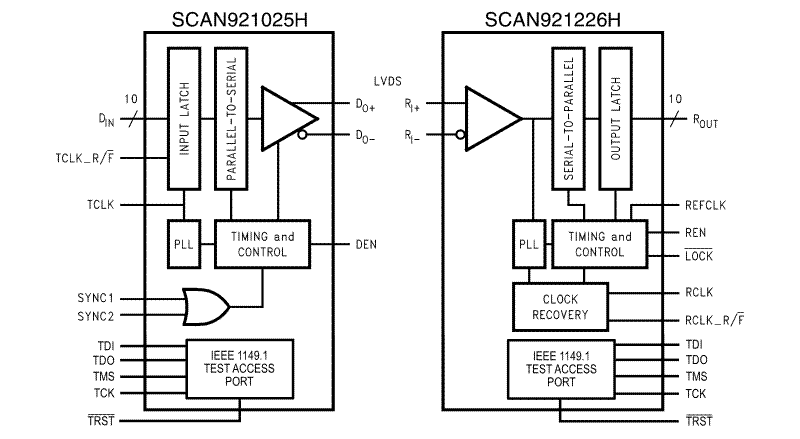

SCAN921025H将一个10位宽并行LVCMOS/LVTTL数据总线转换成一个具有嵌入式时钟的高速总线LVDS串行数据流。SCAN921226H接收总线LVDS串行数据流并将其转换回10位宽并行数据总线并恢复并行时钟。

两种设备均符合IEEE 1149.1边界扫描测试标准。IEEE 1149.1特性提供了设计或测试工程师通过标准测试访问端口(TAP)访问背板或电缆互连，并能够验证差分信号的完整性。这对设备还具有高速BIST模式，允许串行和反串行之间的互连快速验证。

SCAN921025H通过背板或线缆传输数据。单差分对数据路径使PCB设计更容易。此外，减少的电缆、PCB轨迹计数和连接器尺寸极大地降低了成本。由于一个输出串行地传输时钟和数据位，它消除了时钟到数据和数据到数据的倾斜。当不使用任何一种设备时，下电引脚通过减少供电电流来节省电力。在启动Serializer之后，您可以选择激活同步模式或允许Deserializer使用同步到随机数据特性。通过使用同步模式，反序列化器将在指定的锁定时间内建立对信号的锁定。此外，嵌入式时钟确保在总线上每12位周期一次转换。这消除了由于充电电缆条件造成的传输错误。此外，您可以将SCAN921025H输出引脚放入三态以实现高阻抗状态。锁相环可以锁定在20 MHz和80 MHz之间的频率。
