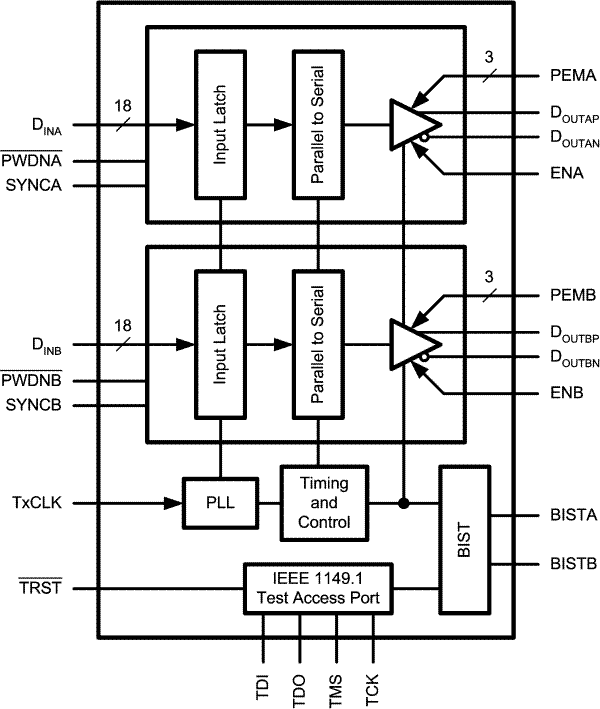

SCAN921821是一种双通道18位串行化器,具有信号调理、边界扫描和高速BIST功能。每个串行化块将一个18位并行LVCMOS/LVTTL数据总线转换为一个具有嵌入式时钟的单一总线LVDS数据流。这种具有嵌入式时钟的单串行数据流简化了PCB设计,并通过缩小数据路径从而减小PCB尺寸和层数来降低PCB成本。单个串行数据流还减少了电缆尺寸、连接器数量,并消除了时钟到数据和数据到数据的倾斜。
每个通道还具有8级可选的前置强调功能,显著扩展了有损互连的性能。每个通道也有自己的下电引脚,减少电源电流时,通道不被使用。
SCAN921821还集成了先进的可测试特性,包括IEEE 1149.1和高速BIST PRBS模式生成,以促进电路板和链路完整性的验证
美国国家半导体公司(National SEMIconductor Corporation,简称国半)日前宣布推出三款高速接口产品——SCAN921821、SCAN90CP02和DS90LV110AT国半此次推出的SCAN921821芯片是一款15至66MHz的双串行器,设有预增强及IEEE11
美国国家半导体公司(national semiconductor corporation,简称国半)日前宣布推出三款高速接口产品——scan921821、scan90cp02和ds90lv110at。国半此次推出的scan921821芯片是一款15至66mhz的双串行器,设有预增强及ieee1149.1的jtag测试功能。这款
新推出的 SCAN921821 18 位 LVDS 双串行器设有预增强、JTAG 测试及业内最高上限的静电释放保护等功能,务求能加强高速接口芯片的驱动能力,以及扩大其传送距离。另一款型号为 SCAN9
