描述

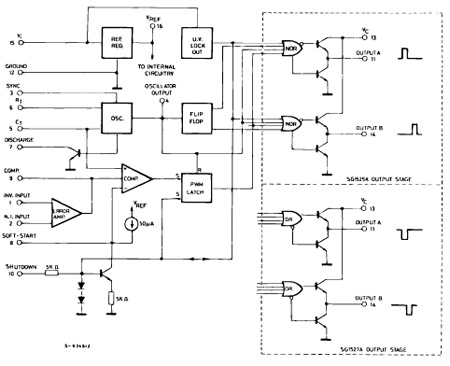

SG3525A系列脉宽调制器集成电路用于设计所有类型的开关电源时，提供改进的性能和降低外部部件计数。片上+ 5.1 V基准被裁剪为±1%，误差放大器的输入共模范围包括消除外部电阻的基准电压。振荡器的同步输入允许多个单元从机或单个单元同步到外部系统时钟。一个或两个C
(T)和放电端子提供了广泛的死区时间限制。这些设备还具有内置的软艺术电路，只需要一个外部定时电容器。关闭终端控制软电路和输出时间，通过脉冲关闭的PWM锁存器提供瞬时关闭，以及使用更长的关闭命令的软艺术循环。这些功能也由一个欠压闭锁控制，它保持输出关闭和软艺术电容放电为亚正常输入电压。这个锁定电路包括大约500毫伏的无抖动操作的原理。这些PWM电路的另一个特点是比较器后面的锁存器。一旦PWM脉冲因任何原因被终止，输出将在此期间保持关闭状态。锁存器随着每个时钟脉冲复位。输出时代是图腾柱设计，能够采购或沉没超过200 mA。SG3525A输出年龄特征NOR逻辑，给一个OFF ate低输出。
