根据ISO 11898标准，SN65HVD233用于采用控制器区域网络(CAN)串行通信物理层的应用，除了热关闭被删除。作为CAN收发器，该设备提供了差分CAN总线和CAN控制器之间的发送和接收能力，信令速率高达1mbps。
该设备适用于特别恶劣的环境，具有导线交叉、过电压和±36v的失地保护，以及±100v的共模瞬态保护。该设备工作在- 7v到12v共模范围内，总线上最多60个节点。
如果共模范围被限制在ISO 11898标准的- 2v到7v范围内，那么在总线上最多可以连接120个节点。该收发器接口单端CAN控制器与差分CAN总线发现在工业，建筑自动化和汽车应用。
R(S)(引脚8)提供三种操作模式:高速、坡度控制或低功耗待机模式。高速工作模式的选择是通过将R(S)直接连接到地，从而允许驱动器输出晶体管在不受上升和下降斜率限制的情况下尽可能快地开关和关闭。上升和下降的斜率可以通过连接电阻到地在R(S)，因为斜率是成比例的输出电流引脚。斜率控制，电阻值为10 k欧姆，可以实现≉15 V/µs的转换速率;电阻值为100 k欧姆，可以实现≉2 V/µs的转换速率。有关边坡控制的更多信息，请参阅应用和实现部分。
SN65HVD233进入低电流待机模式，在此模式下，如果R(S)应用高逻辑电平，则驱动器关闭，接收器保持活动状态。当需要向总线传输时，本地协议控制器反转此低电流待机模式。

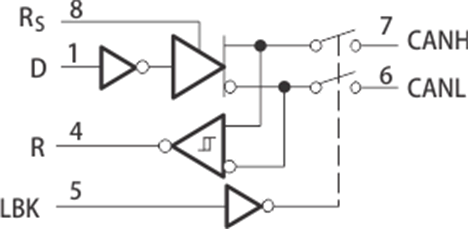

SN65HVD233的环回(LBK，引脚5)上的高逻辑将总线输出和总线输入置于高阻抗状态。其余电路保持活跃和可用的驱动器接收环回，自诊断节点功能，而不干扰总线。
