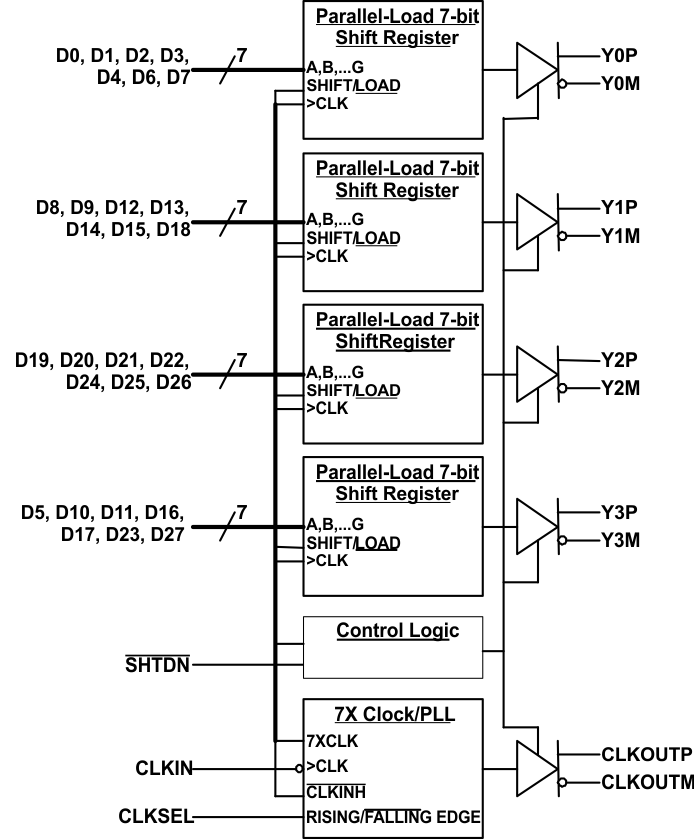

SN65LVDS93B-Q1 变送器在单个集成电路中融合了 4 个 7 位并行负载串行输出移位寄存器、1 个 7X 时钟合成器以及 5 个低电压差动信号 (LVDS) 线路驱动器。借助这些功能，可通过 5 个平衡对导体将 28 位单端 LVTTL 数据同步发送至兼容接收器，如 DS90CR286A-Q1 和具有集成 LVDS 接收器的 LCD 面板。
发送数据时，数据位 D0 至 D27 会在输入时钟信号 (CLKIN) 边沿逐个载入寄存器。可通过时钟选择 (CLKSEL) 引脚来选择时钟的上升沿或下降沿。CLKIN 的频率会进行 7 倍倍频，然后用于以串行方式分 7 位时间片上传数据寄存器。接着会将 4 个串行数据流和锁相时钟 (CLKOUT) 输出至 LVDS 输出驱动器。CLKOUT 的频率与输入时钟 (CLKIN) 相同。
SN65LVDS93B-Q1 无需外部组件，只需很少控制，甚至无需控制。发送器输入端的数据总线与接收器输出端的相同，数据传输对于用户而言是透明的。用户唯一能够干预的是选择时钟上升沿（向 CLKSEL 输入高电平）或下降沿（向 CLKSEL 输入低电平），以及能够使用关断/清零 (SHTDN) 引脚。SHTDN是一个低电平有效输入，可禁用时钟并关断 LVDS 输出驱动器，从而降低功耗。该信号为低电平时，可将所有内部寄存器置为低电平。
SN65LVDS93B-Q1 的额定工作环境温度范围为 -40°C 至 85°C。
