SN74AHC8541 8位反相/非反相缓冲区是驱动总线或缓冲存储器地址寄存器的理想选择。这些设备的输入和输出位于封装的相反侧面，以方便印制电路板布局。

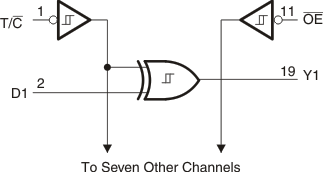

当输出使能 时，所有输出处于高阻抗状态(禁用)。OE)输入高。当OE低时，相应的门将数据从D输入传递到Y输出。

T /C输入选择反向或非反向数据传输。当T /C输入高，它提供非反相缓冲器。当T /C输入是低的，它提供反相缓冲器时，他们不是在高阻抗状态。

为了保证上电或下电时的高阻抗状态，OE应通过上拉电阻连接到V(CC);电阻器的最小值由驱动器的电流下沉能力决定。
