这个16位(双八进制)非逆变总线收发器包含两个独立的供电轨道。B端口有V(CCB)，设置为3.3 V和5v。端口有V(CCA)，它被设置为工作在2.5 V和3.3 V。这允许从2.5 v转换到3.3 v环境，反之亦然，或者从3.3 v转换到5 v环境，反之亦然。

SN74ALVC164245用于数据总线之间的异步通信。控制电路(1DIR, 2DIR, 1OE, 2OE)由V(CCA)供电。

为了保证上电或下电时的高阻抗状态，输出使能(OE)输入应通过上拉电阻连接到V(CC);电阻器的最小值由驱动器的电流下沉能力决定。

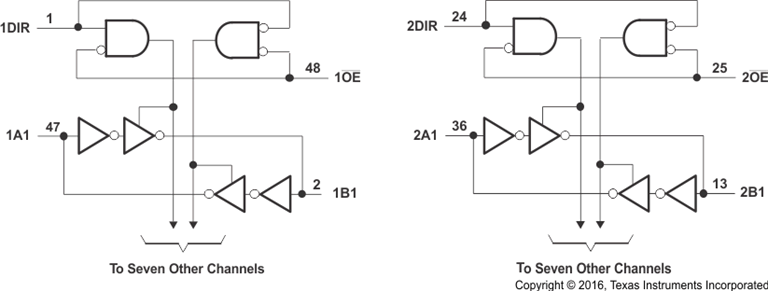

方向控制(DIR)输入和输出允许(OE)输入激活b端口输出或a端口输出，或将两个输出端口放入高阻抗模式。当B端口输出激活时，设备将数据从A总线传输到B总线，当A端口输出激活时，设备将数据从B总线传输到A总线。A和B端口上的输入电路总是活跃的，并且必须有一个逻辑高电平或低电平用于防止多余的I(CC)和I(CCZ)。
