这个16位(双八进制)非逆变总线收发器是专为1.65 V到3.6 V V(CC)的工作。

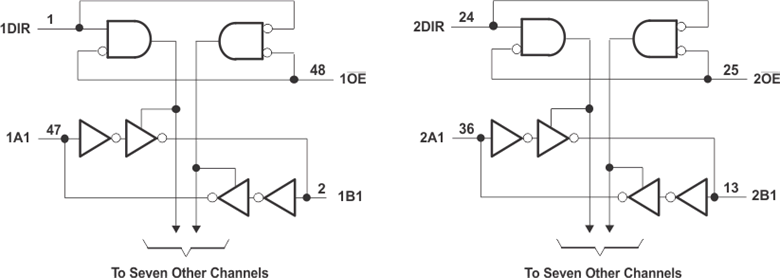

SN74ALVCH16245器件是为两条数据总线之间的异步通信而设计的。方向控制(DIR)输入和输出允许(OE)输入激活b端口输出或a端口输出，或将两个输出端口放入高阻抗模式。当B端口输出激活时，设备将数据从A总线传输到B总线，当A端口输出激活时，设备将数据从B总线传输到A总线。A和B端口上的输入电路总是活跃的，并且必须有一个逻辑高电平或低电平用于防止多余的I(CC)和I(CCZ)。

为了保证上电或下电时的高阻抗状态，OE应通过上拉电阻连接到V(CC);电阻器的最小值由驱动器的电流下沉能力决定。

有源总线保持电路将未使用或未驱动的输入保持在有效的逻辑状态。不建议在总线保持电路中使用上拉或下拉电阻。
