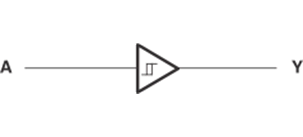

SN74AUP1T17执行布尔函数Y = A，指定逻辑级翻译应用程序，输出参考提供V(CC)。

AUP技术是业界最低功率的逻辑技术，设计用于延长电池的使用寿命。所有输入电平接受1.8 V LVCMOS信号，同时从单个3.3 V或2.5 V V(CC)电源操作。该产品还保持了良好的信号完整性。

宽V(CC)范围2.3 V至3.6 V允许切换输出电平的可能性，以连接到外部控制器或处理器。

施密特触发输入(得尔塔V(T) = 210 mV之间的正和负输入转换)提供了改进的开关转换期间的抗噪能力，这在模拟混合模式设计中特别有用。施密特触发输入拒绝输入噪声，确保输出信号的完整性，并允许缓慢的输入信号过渡。

I(off)是一个允许断电(V(CC) = 0v)的特性，它在便携式和移动应用程序中非常重要。当V(CC) = 0v时，设备的输入输出均可输入0v ~ 3.6 V的信号。在这种情况下，不会对设备造成损坏。

SN74AUP1T17设计具有优化的4ma电流驱动能力，以减少线反射，超调和欠调引起的高驱动输出。
