AUP 技术是业内功耗超低的逻辑技术，适用于电池供电或带有备用电池的设备。SN74AUP1T97 专门用于逻辑电平转换应用，其输入转换电平可接受 1.8V 的 LVCMOS 信号，同时可由单个 3.3V 或 2.5V V{17}CC{18} 电源供电。
利用 2.3V 至 3.6V 的宽 V(CC) 范围，可在系统运行期间实现电池压降，并确保在该范围内正常运行。
施密特触发器输入（正负输入转换之间的 得尔塔V(T)=210mV）改进了开关转换期间的抗扰度，这对于模拟混合模式设计十分有用。施密特触发器输入抑制输入噪声、确保输出信号的完整性并可实现慢输入信号转换。

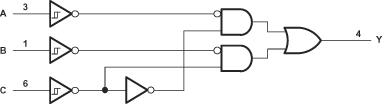

通过将 A、B 和 C 输入连接到 V(CC) 或接地，可轻松将 SN74AUP1T97 配置为执行所需的门功能（请参阅功能选择表）。最多可执行九个常用的逻辑门功能。
I(关闭)特性可实现省电条件 (V(CC)=0V) ，这在便携式和移动应用中十分重要。当 V(CC)=0V 时，介于 0V 至 3.6V 范围内的信号可被施加到器件的输入和输出上。在这些条件下，不会对器件造成损坏。
SN74AUP1T97 经设计优化具有 4mA 电流驱动能力，可减少由高驱动输出导致的线路反射、过冲和下冲。
NanoStar 封装技术是 IC 封装概念的一项重大突破，它将硅晶片用作封装。
SN74AUP1T97/98在同一器件中完美集成了通用布尔逻辑功能与电平转换技术，为设计人员节省了印刷电路板空间，并进一步缩减了材料清单。SN74AUP1T97/98拥有一个单电源电压
SN74AUP1T97/98 在同一器件中完美集成了通用布尔逻辑功能与电平转换技术，为设计人员节省了印刷电路板空间，并进一步缩减了材料清单。
