这个4位非逆变总线收发器使用两个独立的可配置电源轨道。A端口用于跟踪V(CCA)。V(CCA)接受1.2 V到3.6 V的任何供电电压。B端口用于跟踪V(CCB)。V(CCB)接受1.2 V到3.6 V的任何供电电压。SN74AVC4T245经过优化，可在V(CCA)/V(CCB)设置为1.4 V至3.6 V的情况下工作。V(CCA)/V(CCB)低至1.2 V时工作。这允许在任何1.2 v、1.5 v、1.8 v、2.5 v和3.3 v电压节点之间进行通用低压双向转换。

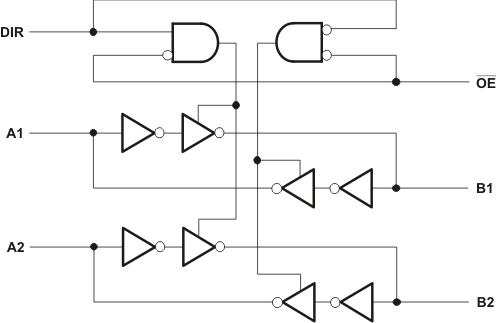

SN74AVC4T245器件是为两条数据总线之间的异步通信而设计的。方向控制(DIR)输入和输出允许(OE)输入激活b端口输出或a端口输出，或将两个输出端口放入高阻抗模式。当B端口输出激活时，设备将数据从A总线传输到B总线，当A端口输出激活时，设备将数据从B总线传输到A总线。A和B端口上的输入电路总是活跃的，并且必须有一个逻辑高电平或低电平用于防止多余的I(CC)和I(CCZ)。

设计了SN74AVC4T245器件，使控制引脚(1DIR, 2DIR, 1OE, 2OE)由V(CCA)提供。

此设备完全指定为使用I(off)的部分断电应用程序。I(关)电路禁用输出，防止损坏电流回流通过设备时，它是断电。

V(CC)隔离特性确保如果任何V(CC)输入在GND，那么两个端口都处于高阻抗状态。

为了保证上电或下电时的高阻抗状态，OE应通过上拉电阻连接到V(CC);电阻器的最小值由驱动器的电流下沉能力决定。
