SN74AVCH1T45

具有可配置电压转换和 3 态输出的单位双电源总线收发器

SN74AVCH1T45产品信息:

SN74AVCH1T45是一个单位非逆变总线收发器,使用两个单独的可配置电源轨道。A端口设计为跟踪V(CCA),它接受1.2 V到3.6 V的任何供电电压。B端口设计用于跟踪V(CCB),它也接受1.2 V到3.6 V的任何供电电压。这允许在任何1.2 v、1.5 v、1.8 v、2.5 v和3.3 v电压节点之间进行通用低压双向转换。

SN74AVCH1T45是为两个数据总线之间的异步通信而设计的。设备从A总线发送数据到B总线,或者从B总线发送数据到A总线,这取决于方向控制(DIR)输入的逻辑级别。

SN74AVCH1T45被设计成DIR输入引用到V(CCA)。

有源总线保持电路将未使用或未驱动的输入保持在有效的逻辑状态。不建议在总线保持电路中使用上拉或下拉电阻。

此设备完全指定为使用I(off)的部分断电应用程序。I(关)电路禁止输出,防止通过设备的有害电流回流。

V(CC)隔离特性确保如果V(CCA)或V(CCB)在GND,则输出处于高阻抗状态。通电侧的总线保持电路总是处于活动状态。

NanoFree封装技术是IC封装概念上的重大突破,采用模具作为封装。

SN74AVCH1T45数据手册:

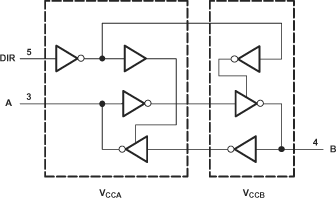

SN74AVCH1T45引脚功能、电路图:
