SN74AVCH8T245是一个8位非逆变总线收发器，使用两个单独的可配置电源轨道。A端口设计为跟踪V(CCA)，它接受1.2 V到3.6 V的任何供电电压。B端口设计用于跟踪V(CCB)，它也接受1.2 V到3.6 V的任何供电电压。这允许在任何1.2 v、1.5 v、1.8 v、2.5 v和3.3 v电压节点之间进行通用低压双向转换。

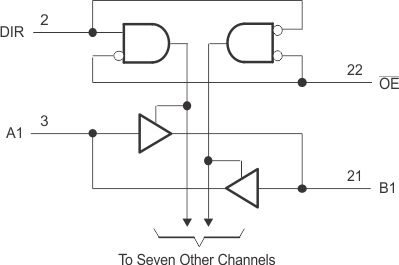

SN74AVCH8T245用于数据总线之间的异步通信。设备从A总线传输数据到B总线，或者从B总线传输数据到A总线，这取决于方向控制(DIR)输入的逻辑级别。允许输出(OE)输入可以用来禁用输出，从而有效地隔离总线。

SN74AVCH8T245的设计使控制引脚(DIR和OE)引用V(CCA)。

有源总线保持电路将未使用或未驱动的输入保持在有效的逻辑状态。不建议在总线保持电路中使用上拉或下拉电阻。

此设备完全指定为使用I(off)的部分断电应用程序。I(关)电路禁止输出，防止通过设备的有害电流回流。

V(CC)隔离特性确保如果V(CCA)或V(CCB)在GND，则输出处于高阻抗状态。通电侧的总线保持电路总是处于活动状态。

SN74AVCH8T245解决方案兼容单电源系统，以后可以用‘245功能替换，印刷电路板的重新设计最小。

为了保证上电或下电时的高阻抗状态，OE应通过上拉电阻连接到V(CCA);电阻器的最小值由驱动器的电流下沉能力决定。
